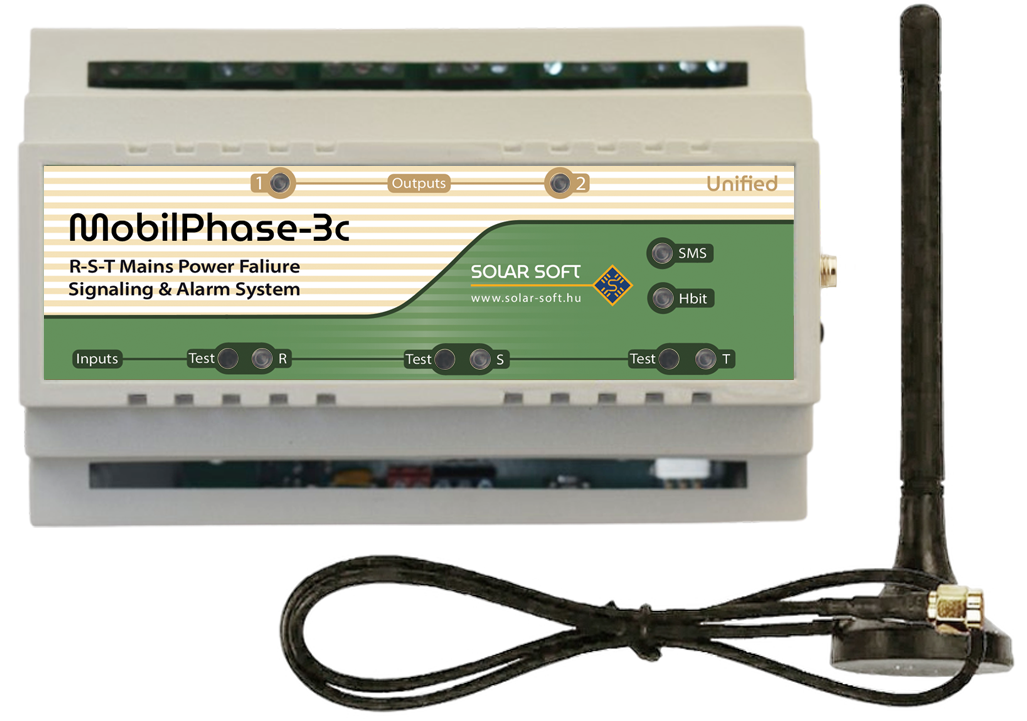

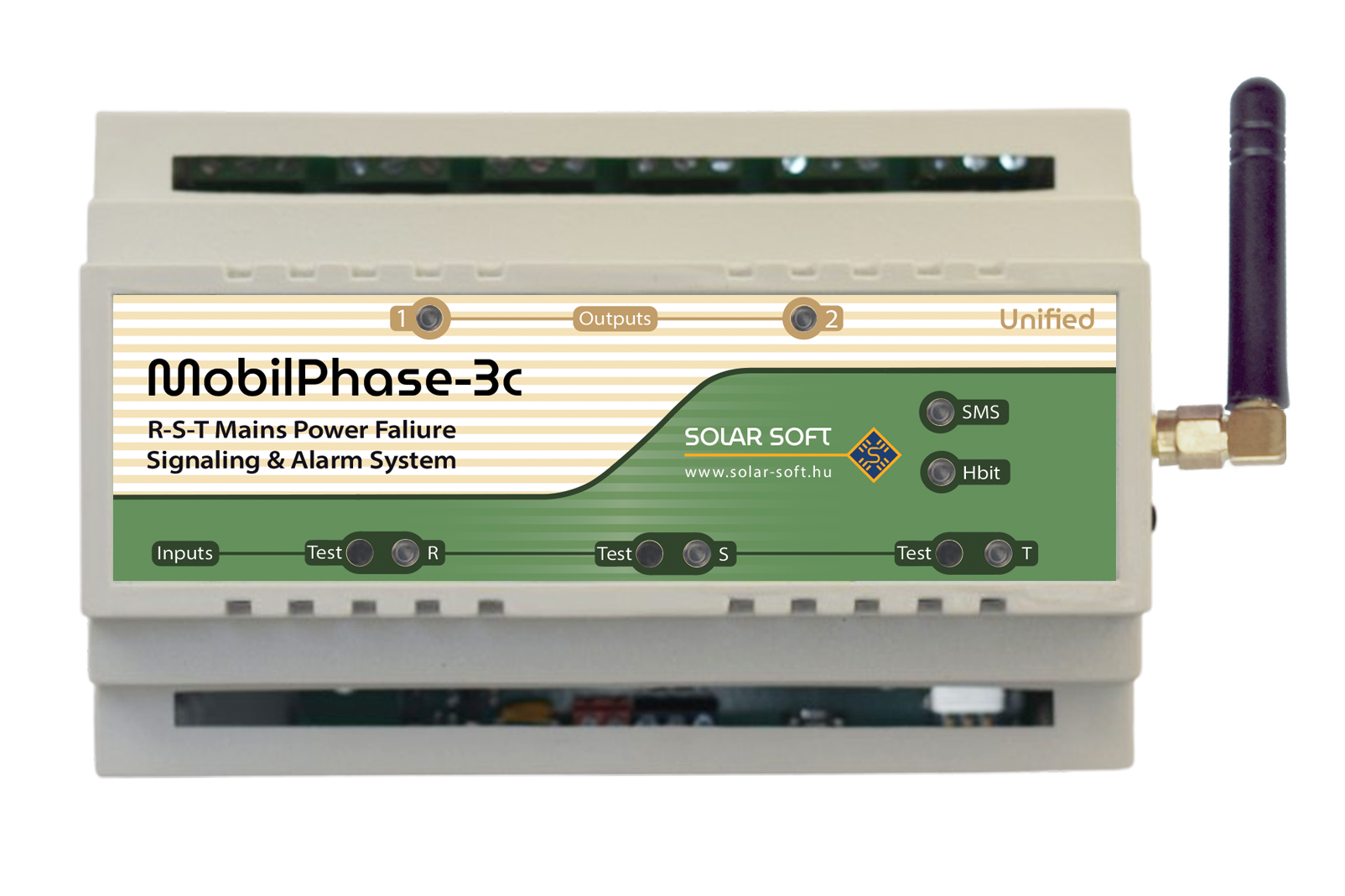

MobilPhase-3c

A MobilPhase-3c fáziskimaradás jelző és áramszünet riasztó modul hálózat- és szolgáltató független ipari GSM modulal, bármely mobil szolgáltató előfizetéses vagy feltöltős microSIM kártyájával működik. A SIM hívószám kijelzése kötelezően engedélyezett kell legyen, valamint PIN kód nélkül, hangpostáról és hívás átirányítástól letiltott, hanghívásra és SMS forgalomra alkalmas microSIM kártya legyen. A kártyát a modul kikapcsolt és kinyitott állapotában, annak felső paneljén található microSIM foglalatba kell a két képen látható módon és abba a pozícióban behelyezni.

A MobilPhase-3c fázisriasztó modul fedlapja alatti panelen a készülék státusának és esetleges hibajelzések kijelzésére szines LED diódák szolgálnak, ezek közül a középső Hbit jelzéső LED 3 színben alábbi funkciókkal, üzenetekkel rendelkezik, a felső SMS jelzésű sárga LED-en az SMS küldése és a rácsengetés figyelhető meg. A modul alsó panelének front részén található a hálózati csatlakoztatásra előkészített sorkapocs az R-S-T fázisok és a nullvezető csatlakoztatására. Az alsó panel hátsó oldalán nagyáramú relé kimenetek NO-NC-COM kiosztású sorkapcsai találhatók, melyek terhelhetősége 230V-on max. 8A, így ez a két relés kimenetel kisebb hálózati fogyasztókat és más berendezéseket közvetlenül lehet távkapcsoltatni.

A MobilPhase-3c áramkimaradás jelző modul felső panelén található a microSIM foglalat, a modul számítógépes programozására alkalmas USB csatlakozó, a belső lythium akkumulátor piros színű jumpere és a három fázis-teszt nyomógomb. A MobilPhase-3c modul a hálózat RST fázisára olvadó biztosítékokon keresztül 3 db törpefeszültségű és kisteljesítményű biztonsági transzformátorral csatlakozik, így galvanikusan leválasztják a modul többi részét a hálózatról.

A MobilPhase-3 modul felprogramozható a szoftvere segítségével számítógépről USB portján keresztül. A belső Li-Po akkumulátorral megtáplált készüléket csatlakoztatva az USB portra, először elepíteni kell a modul driver-ét, hogy a Windows-XP, Windows-7 vagyWindows -8 operációs rendszer a modult felismerje.

A szoftver a teljes MobilPhase családot kezeli. Eszköz csatlakoztatása gomb megnyomása után a szoftver megkeresi a portot majd felismeri a modul típusát (MobilPhase-3) és a szoftverben megjelenik a készülék képe. A hálózatra már felcsatlakozott modulon az Állapot lekérdezése nyomógombra rákattintva a bemenetek és a kimenetek állapota és a GSM modul térereje is lekérdezhető.

A felhasználói beállításokat a szoftverben értelemszerűen, a képernyőn található mezők értelmes kitöltésével kell beállítani. A képernyő fontosabb mezői kitöltése kötelező, a telefonszámok mezőjében legalább 1 számot meg kell adni, a többi kitöltése opcionális. Az első szám kitüntetett: minden modulra érkező SMS, melyet a modul nem tud értelmezni vagy feldolgozni, pl. az egyenlegközlő SMS-e is erre a telefonszámra továbbítódik.
