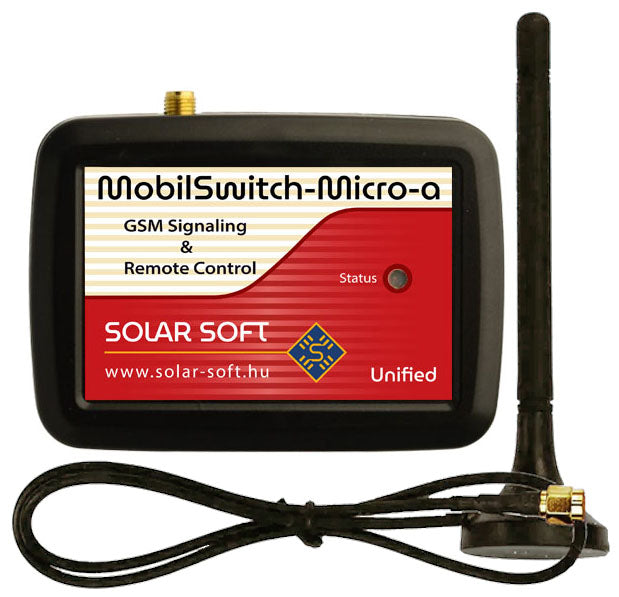

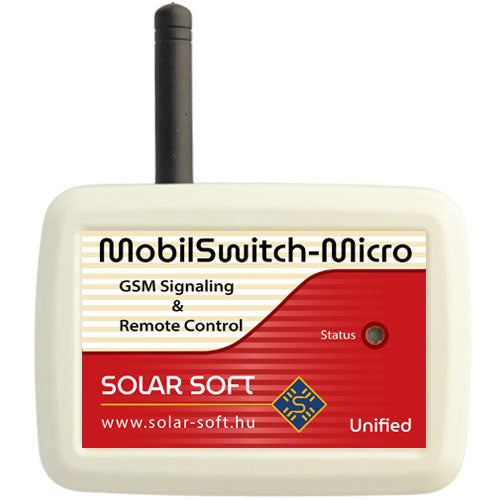

MobilSwitch-Micro

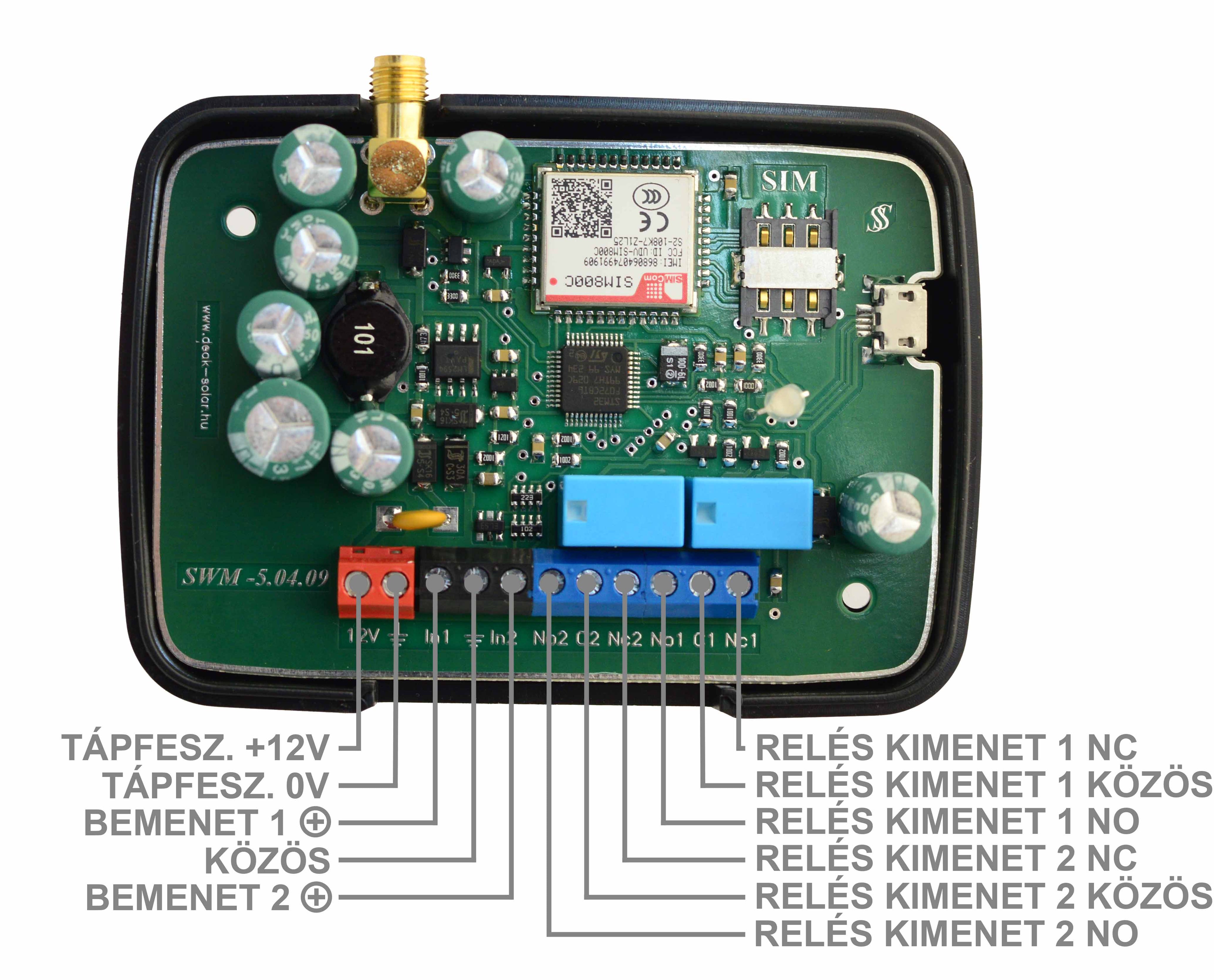

A MobilSwitch-Micro modul piros sorkapcsain +10-30V tápfeszültséget igényel, fordított polaritás ellen védett, és min. 500mA-es terhelhetõségű tápot igényel. A kontaktusos bemenetei 0V feszültség hatására, azaz a bemenetek földre (nullára) kapcsolásával kapcsolhatók. Egyes számú relés kimenete kisáramú egyáramkörös No típusú, a második kisáram relé Nc típusú, terhelhetőségük max. 48V-on legfeljebb 1A. A MobilSwitch-Micro modul bemenetei zavarvédettek, de külső feszültség rájuk nem kapcsolható. A bemeneteit kapcsolgathatja kontaktus, kapcsoló, jelfogó, relé vagy reed-relé, lehetõség szerint kis átmeneti ellenállással, pergés (prell) mentesen. A nanoSIM szabványos kártya foglalata van, és microUSB csatlakozón keresztül programozható fel, letölthető le, olvastatható fel a számítógépre a modul aktuális beállítása, és minden beleírt felhasználói paramétere.

A MobilSwitch – Micro GSM modul felprogramozható, letölthető a Unified néven futó univerzális és ingyenes letöltõ szoftverünkkel, annak microUSB portján keresztül. A feszültség alá helyezett készüléket csatlakoztatva egy USB portra a Windows XP, Windows-7, Windows-8 vagy Windows-10 operációs rendszerek automatikusan felismerik a készüléket. A szoftver a teljes MobilSwitch / MobilArm / MobilGatet családot és elemeit felismeri és kezeli. Az eszközt rácsatlakoztatva a szoftver megkeresi és felismeri a modul típusát, melynek képe megjelenik a szoftverben a monitoron is. A hálózatra felcsatlakozott modul állapota, a ki-, és bemenetek, a GSM térerő, stb. lekérdezhetõ, az Állapot lekérdezése-re kattintással. A szoftverben a felhasználói beállításokat értelemszerűen, a memória helyek szakmailag értelmezhetõ kitöltésével kell beállítani. Javasolt a mezők gyári értékének (csak) átírása, a helyes szintaktika megtartása érdekében. A programozáskor a memória tábla minden mezejéhez alul magyarázó szöveg tartozik segítség képpen. Ügyeljünk a mezők helyes kitöltésére, mindenképpen kerüljük az ékezetes betűk, speciális karakterek használatát! Szoftverben a telefonszámokat mindig nemzetközi formátumban kell beírni.

A megszerkesztett adatok elmenthetők file-ba az ellenőrizhetőség vagy módosíthatóság érdekében. Az adatok a modulba letölthetők és feltölthetők. Az adatletöltés, és felolvasás sikeres voltát a szoftverben egy-egy felugró ablak jelzi. A sikertelen le- vagy feltöltés, vagy a számítógép és az GSM eszköz közötti kapcsolati hiba egy-egy felugró ablakban szintén megjelenítésre kerül. A memória tartalom igény szerint szerkeszthető, a táblázat alapján kitöltött és elküldésre kerülendő üzenetek kitölthetők más nyelven is. Egyetlen korlátozás létezik: csak 32 karakternél nem hosszabb ékezet nélküli tartalom kerülhet a memóriába. A konfigurációs tábla minden eleme távolról is módosítható SMS-sel bármely dedikált telefonszámról. Minden memória helynek van száma, neve, tartalma, és dimenziója.

A szolgáltató GSM hálózatára előzőleg már feljelentkezett modult a felprogramozás előtt célszerű lekérdezni, hogy ellenőrizhető legyen adott helyen a térerő mértéke.
