MobilTherm-2-xc

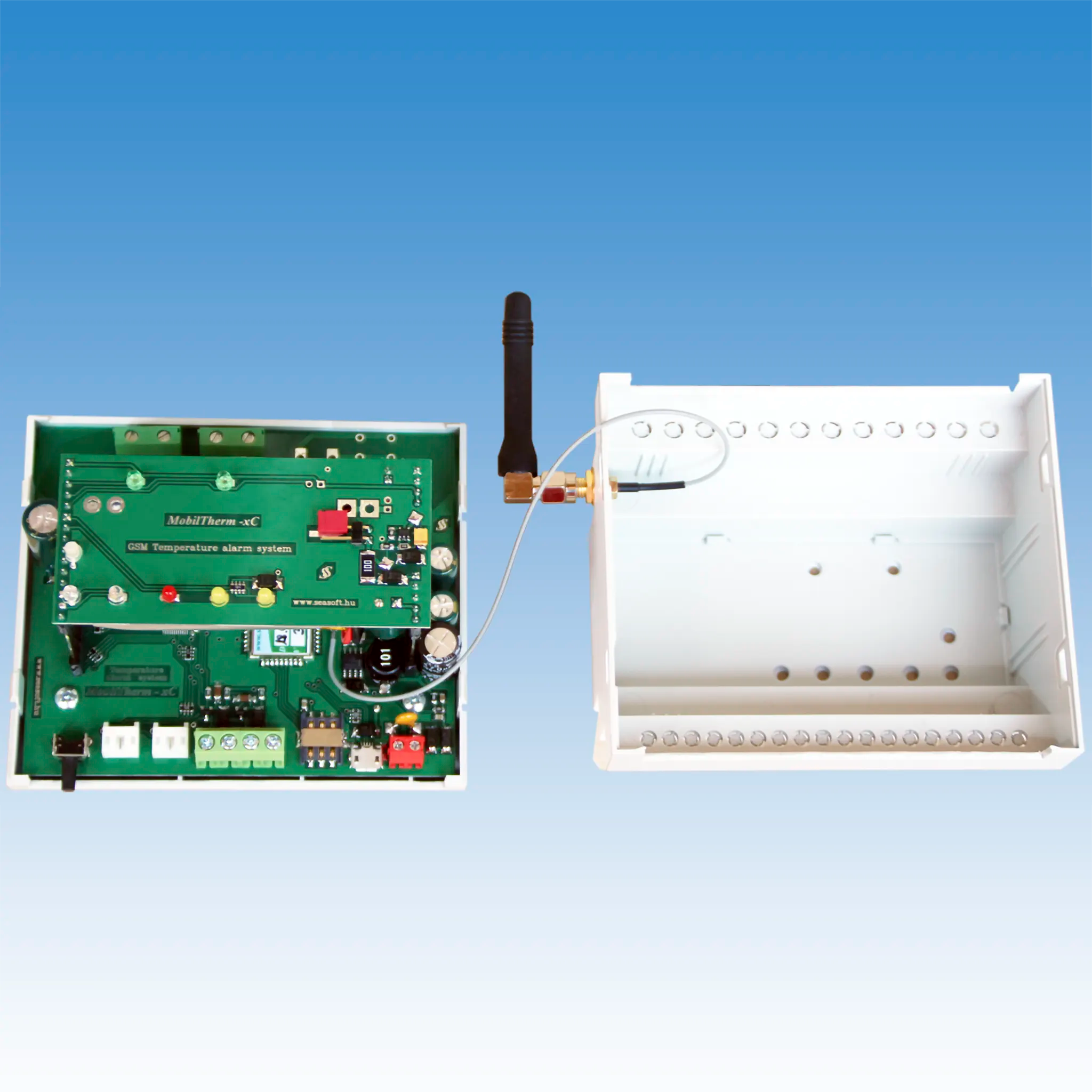

A MobilTherm-2xC GSM hőfokriasztó független ipari GSM modullal, PIN-kódot nem igénylő előfizetéses vagy feltöltős nanoSIM kártyával működhet. A hálózatra feljelentkezés után minden beállított paraméter, így a bemenetek és kimenetek pillanatnyi állapota lekérdezhető. A programozó SMS-ek mindegyike az ellenőrizhetőség érdekében nyugtázásra kerül, hibás tartalmú SMS-re a válasz SMS is hibaüzenet lesz. A modul kikapcsolás után sem felejti el a beállított értékeket, sem bemenetek nevét sem a kimenetek állapotát, stb. így a tápfeszültség megjelenése után a modul működése ugyanott folytatódik.

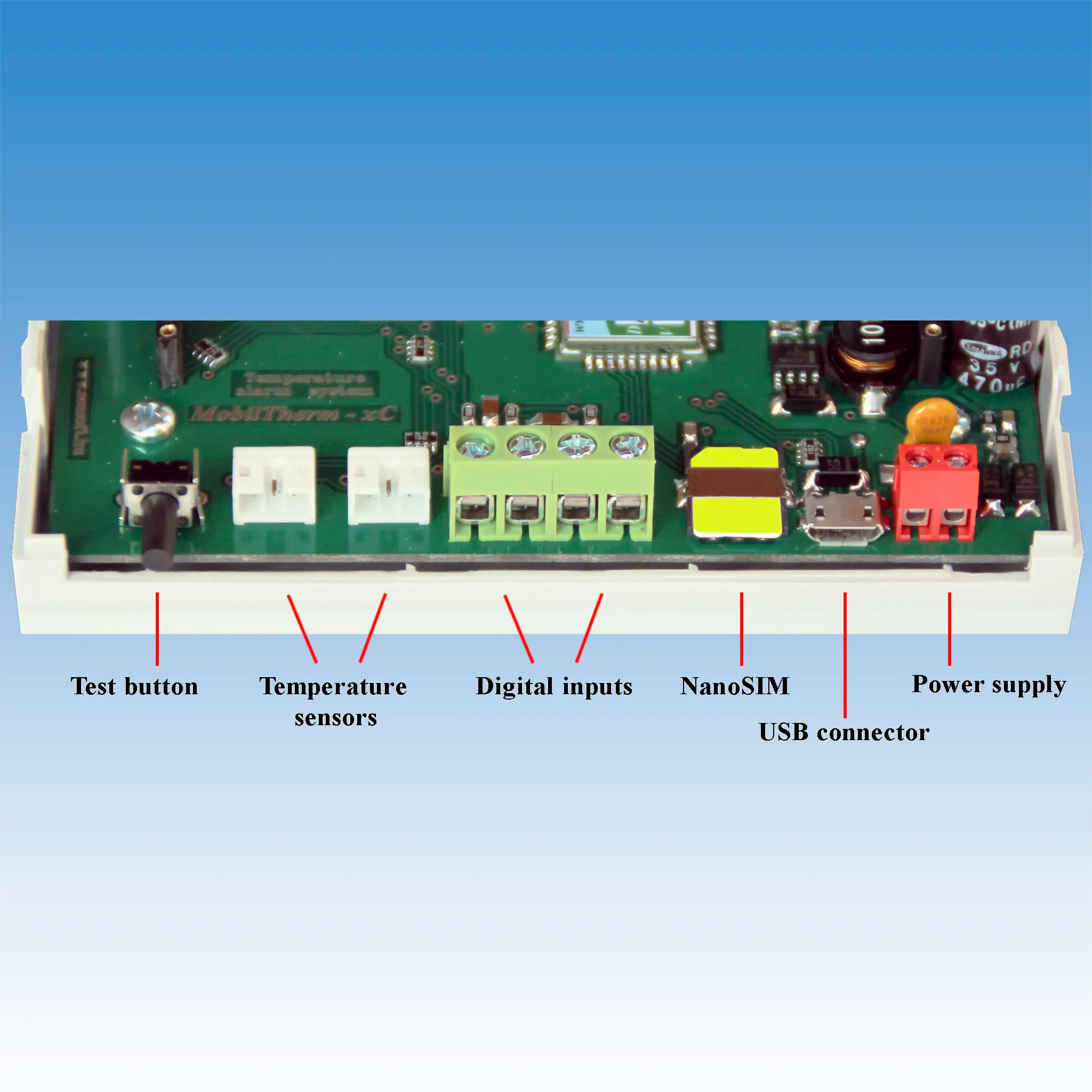

Az elektronika az ipari GSM modult rendszeresen lekérdezi, hálózati vagy térerő probléma esetén kikapcsolja, vissza-kapcsolja, hálózatra jelentkezteti, és ismét üzemképes állapotba hozza. A modul alján egy TESZT nyomógomb található. Ennek megnyomásakor teszt üzenet fog elmenni a konfigurációnak megfelelően, mely tartalmazza a legfontosabb paramétereket, a bemenetek és a kimenetek állapotát egyaránt. A modul kompletten ipari GSM modullal, mindig a legújabb működtető szoftverrel, derékszögű bot-, vagy külső mágnestalpas antennával kerül forgalomba.

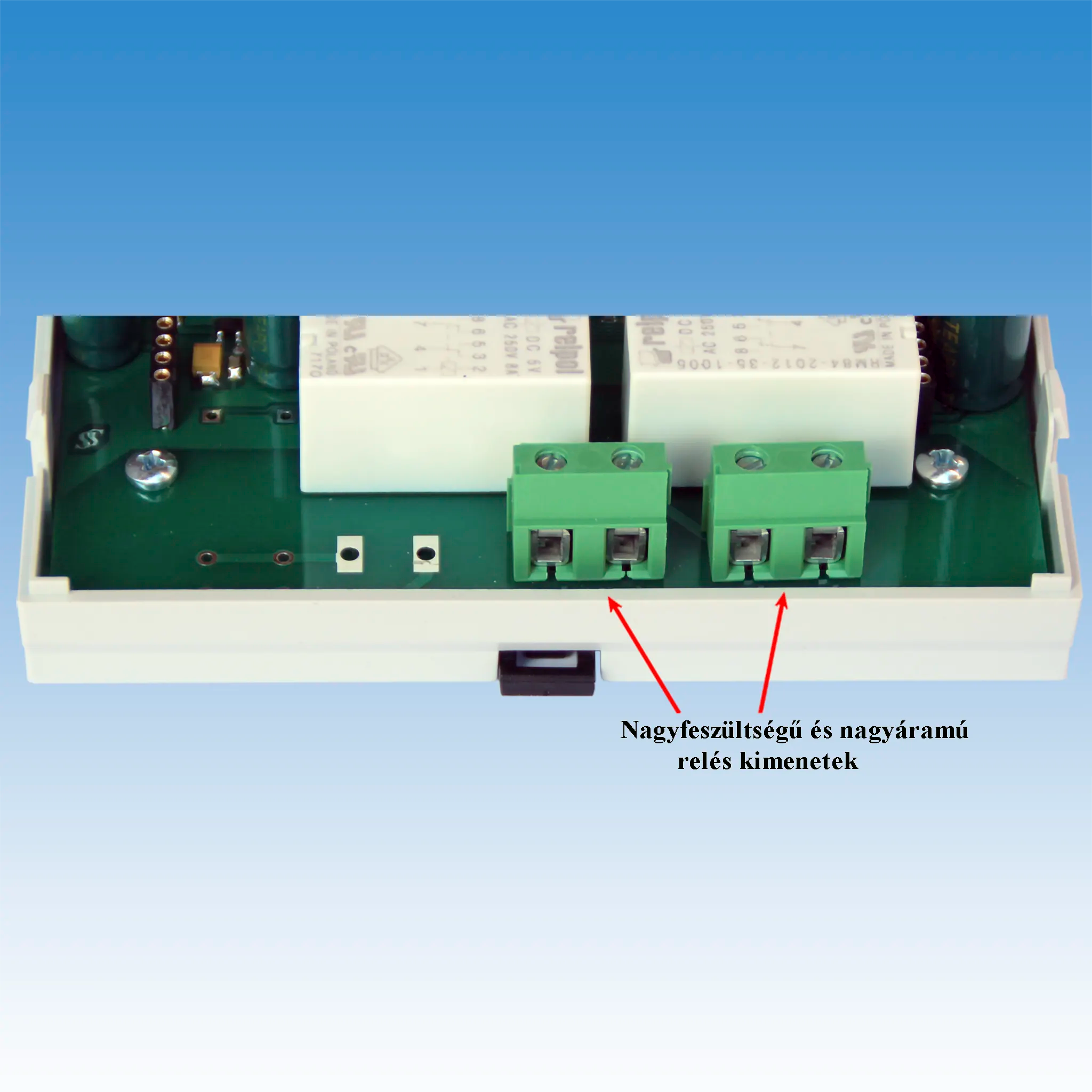

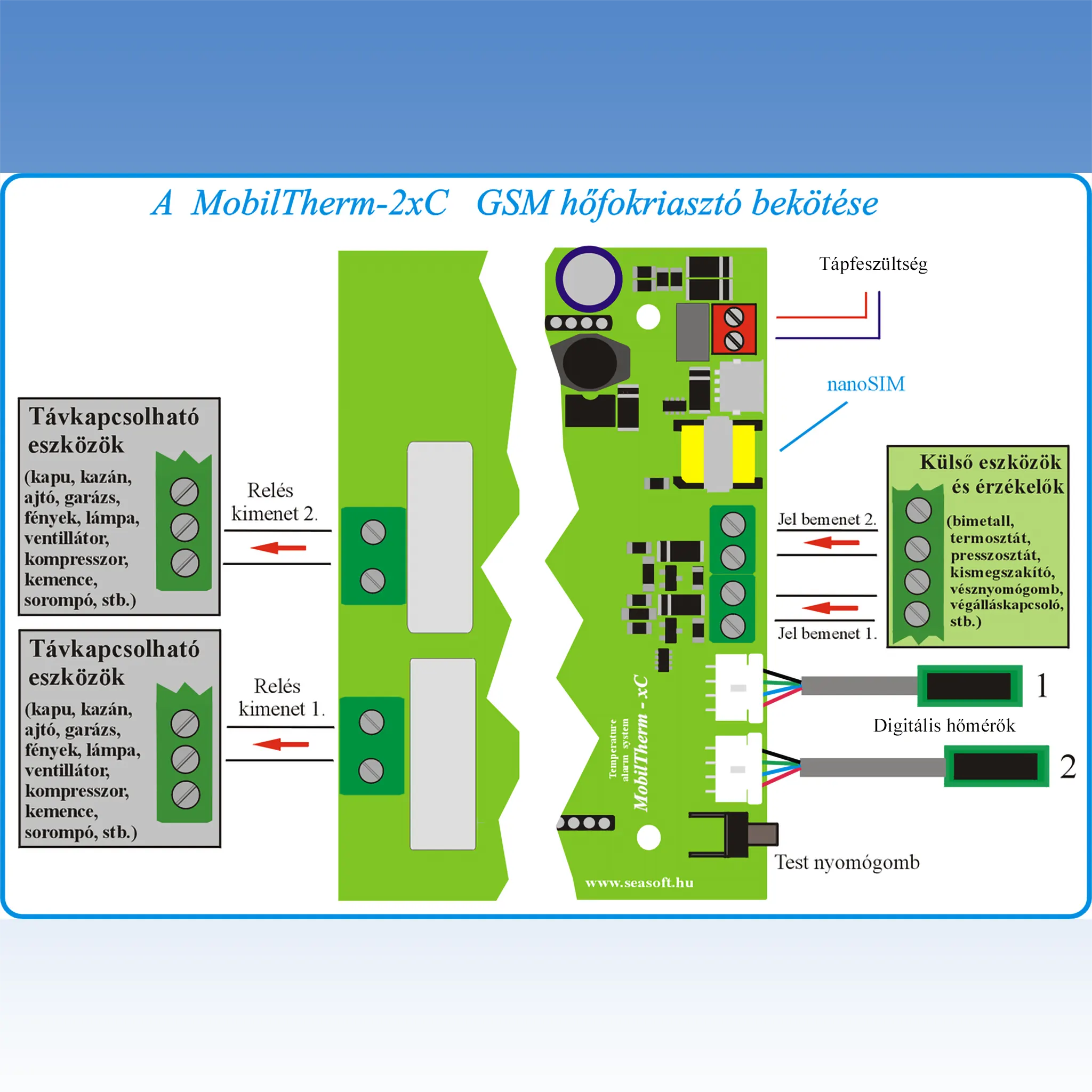

A MobilTherm-2xC modul táplálása 10-30Vdc és 500mA egyenfeszültséggel történhet. A modul bemenetei feszültségmentes kontaktus hatására, a bemenetek 0V -ra (földre) kötésével kapcsolhatók. A kimenetek egyáramkörű NO relék, terhelhetőségük max. 230V, 8A. A két relé COM és NO pontjai, azaz a közös és a záró kontatktusok kerültek kivezetésre. A GSM modem SMA antenna csatlacsatlakozós, mely annak felső oldalán található. Ehhez felcsavarozható kicsi derékszögű bot antenna, vagy koaxiális kábelen lévő külső mágnestalpas antenna is szerelhető. A modul feszültségmentes kontaktusra aktiválódó bemenete galvanikusan nem leválasztott a modul belső áramköréről, így erre külső feszültség nem kapcsolható!

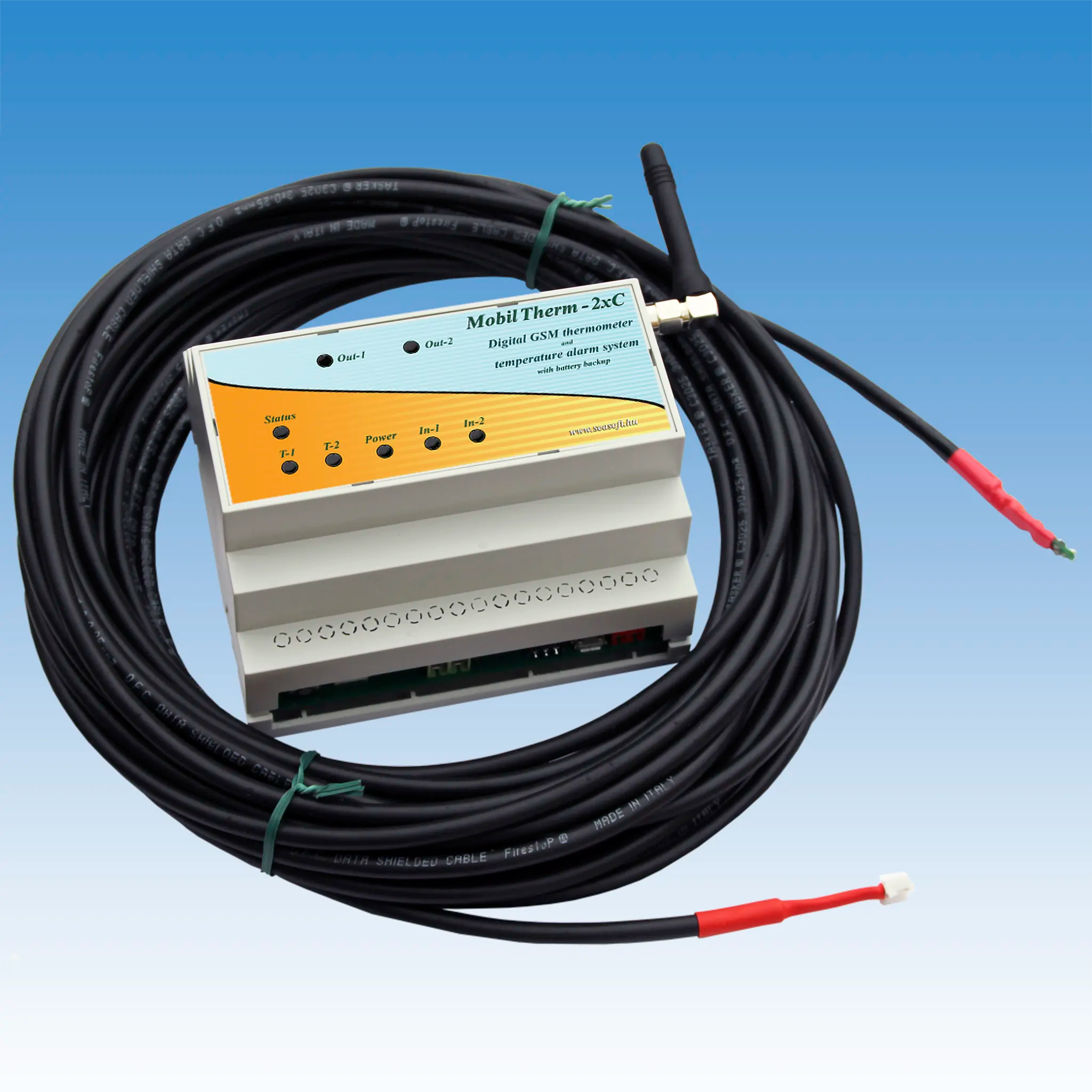

A modul tápfeszültség bemenete fordított polaritás ellen-, és túláram esetére 500mA biztosítékkal védett. A digitális hőmérő 3 eres árnyékolt kábellel csatlakozik fel a panelhez, -50C és +50C közötti működik, a két érték közt +/- 1C fok pontossággal. Alapesetben kb. 1m-es szerelt kábellel kapható, külön rendelésre hosszabb (maximum 10 méter) kábellel is felszerelhető.

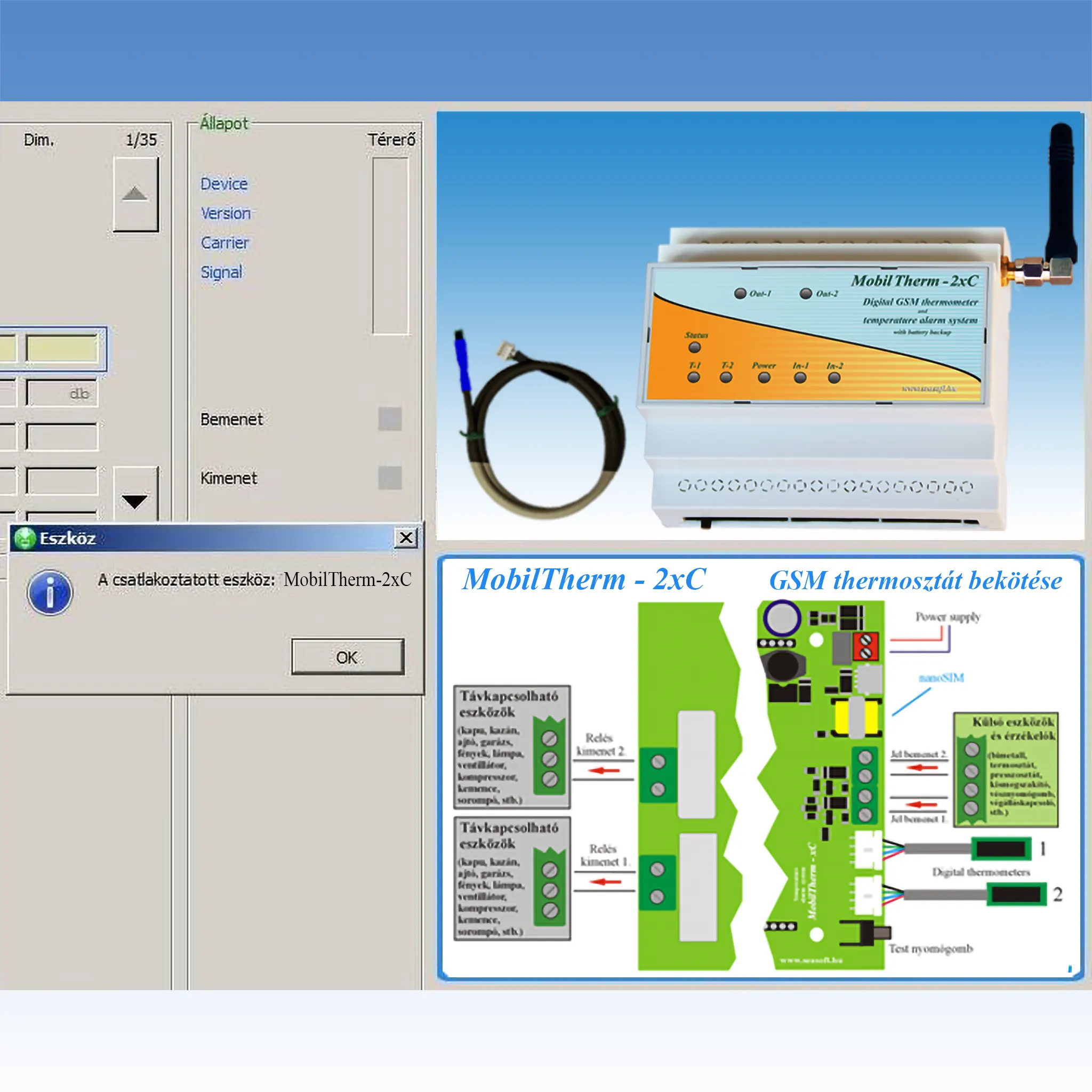

A MobilTherm-2xC GSM modul felprogramozható, letölthető a “Unified” néven futó univerzális letöltő szoftverünkkel, annak microUSB portján keresztül. A feszültség alá helyezett, és a már hálózatra felje-lentkezett modult egy USB portra csatlakoztatva, a Windows XP, Windows-7, Windows-8 és Windows-10 alatt futó “Unified” program felismeri a MobilTherm / MobilSwitch / MobilArm / MobilGate / Mobilcar család minden elemét. Felismeri a modul típusát, melynek képe megjelenik a szoftverben és a monitoron is.

A hálózatra csatlakozott modul állapota, a ki- és beme-netek, a térerő, a szoftver verziója, stb. lekérdezhető az Állapot lekérdezés-re kattintással. A szoftverben a beállításokat szakmailag értelmezhető módon kell kitölteni. A modul microUSB portra csatlakoztatott állapota a letöltés és felolvasás állapota, ekkor a modul GSM kommunikációt nem tud folytatni! Javasolt a mezők gyári értékéi átírása, a helyes szintaktika megtartása érdekében.

Az első telefonszám kitöltése kötelező, a további számok kitöltése opcionális. A programozás folyamán a szoftverben a memória tábla minden egyes mezőjéhez alul egy-egy magyarázó szöveg is tartozik. Ügyelni kell a mezők szintaktikailag helyes kitöltésére, és mindenképp kerülendő az ékezetes betűk és speciális karakterek használata. A telefonszámokat mindig nemzetközi formátumban kell beírni. A megszerkesztett adatok elmenthetők file-ba a későbbi ellenőrizhetőség vagy módosíthatóság érdekében.

A MobilTherm-2xL SMS-ekkel is felprogramozható. Létezik általános lekérdező parancs, mely a készülék pillanatnyi állapotát adja vissza:

– lekérdező SMS: #?*
– a válasz SMS: MobilTherm-2-xC Ver:1.145 T-MobileH Rssi:5 Ubat:12.3V A:1, Riaszto:0 Vizszintjelzo:0, Kazán:0 Boiler:0 Nappali szoba:+23.0 Konyha +22.0

A memória beíró parancsokkal az adott memóriahely (beállítások) írhatók át, a memória kiolvasó parancsokkal az adott memóriahelyen lévő beállítás kérdezhetó vissza SMS-ben. A kimenet állító paranccsal a relés kimenet állapota változtatható.
