MobilSwitch-5c

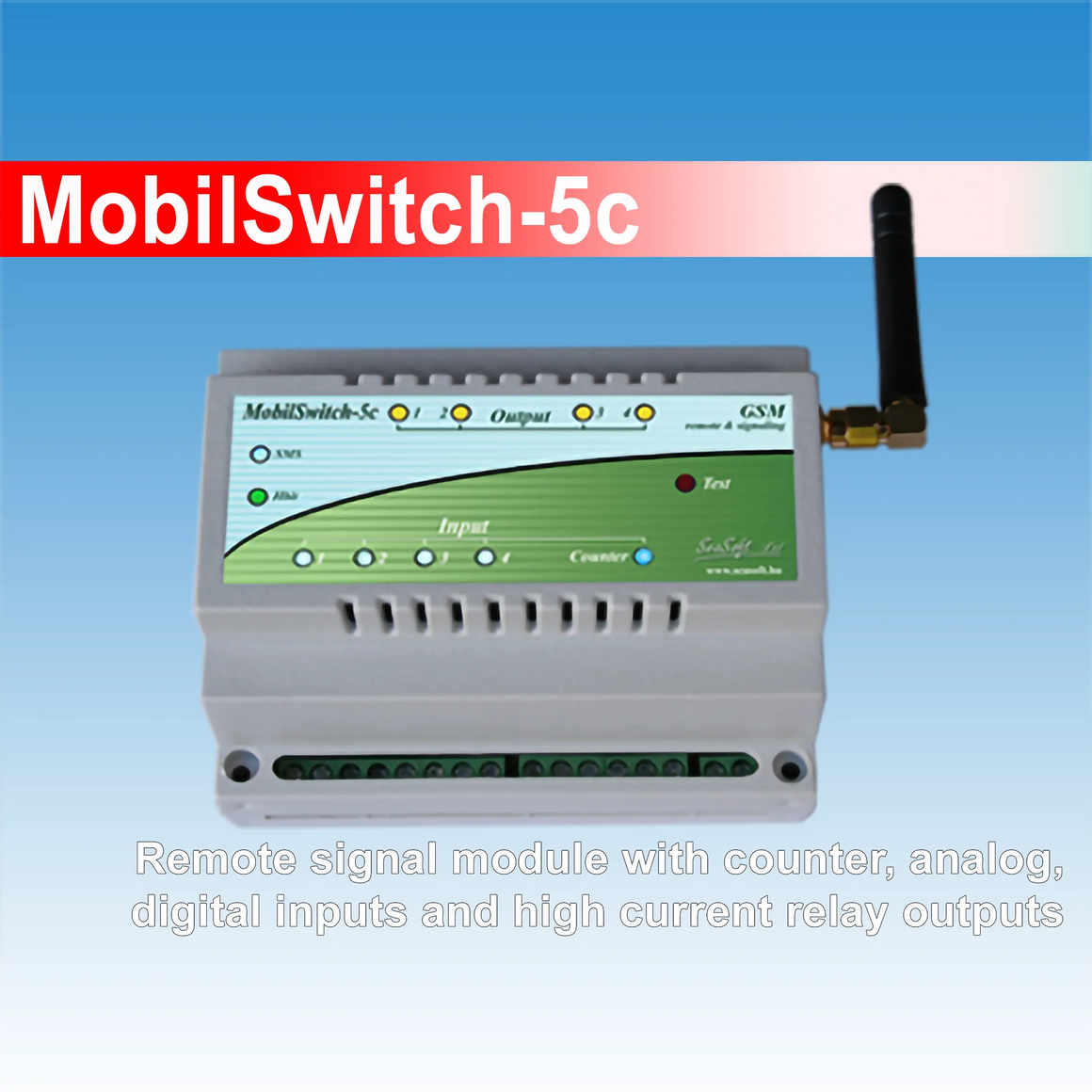

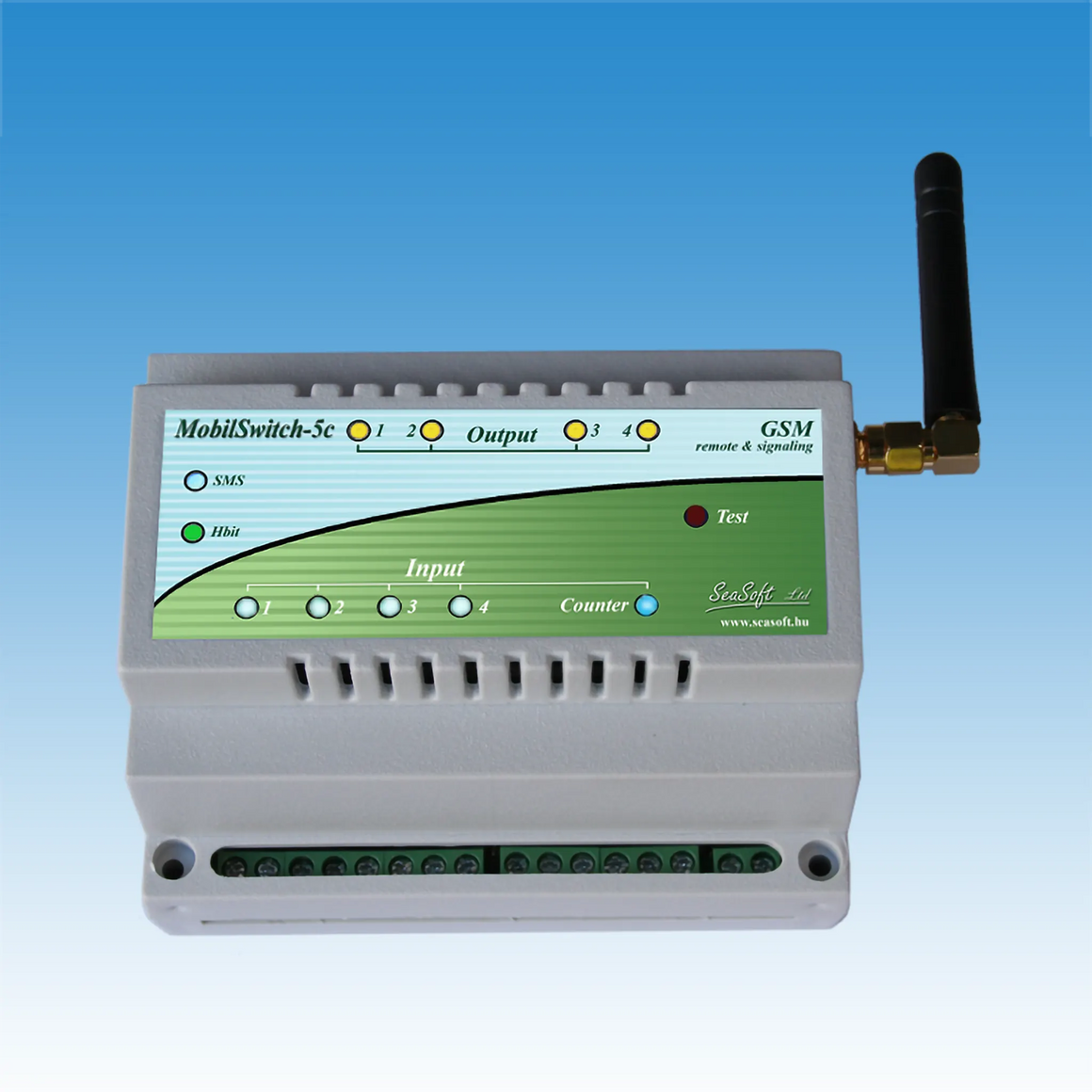

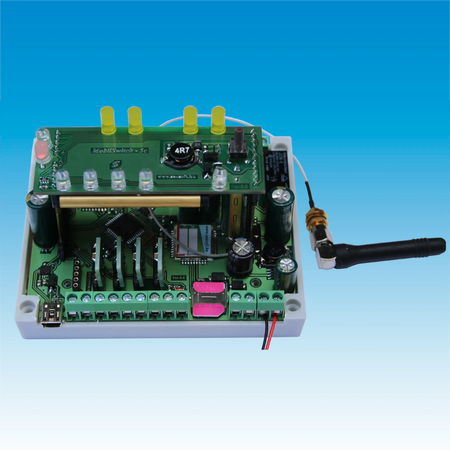

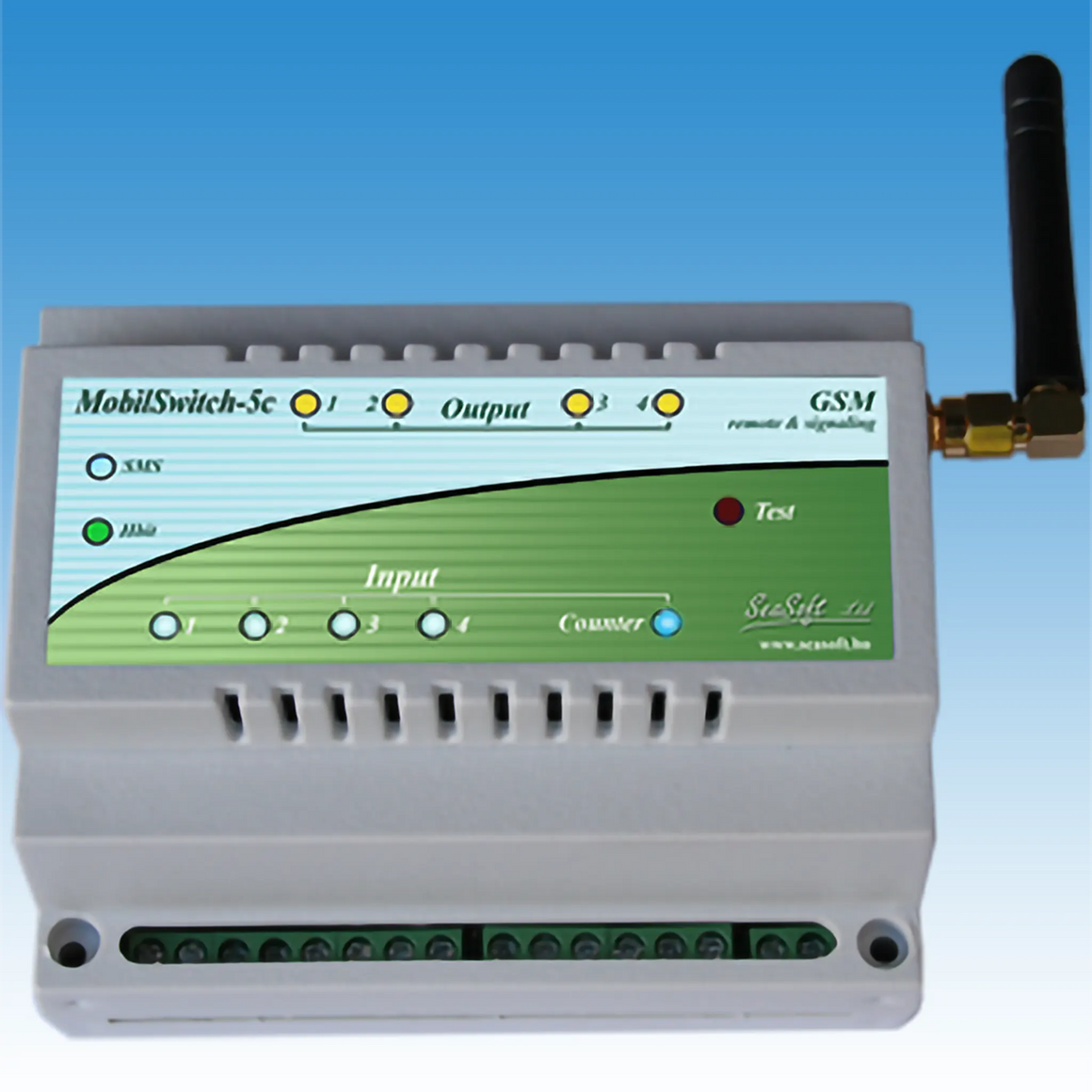

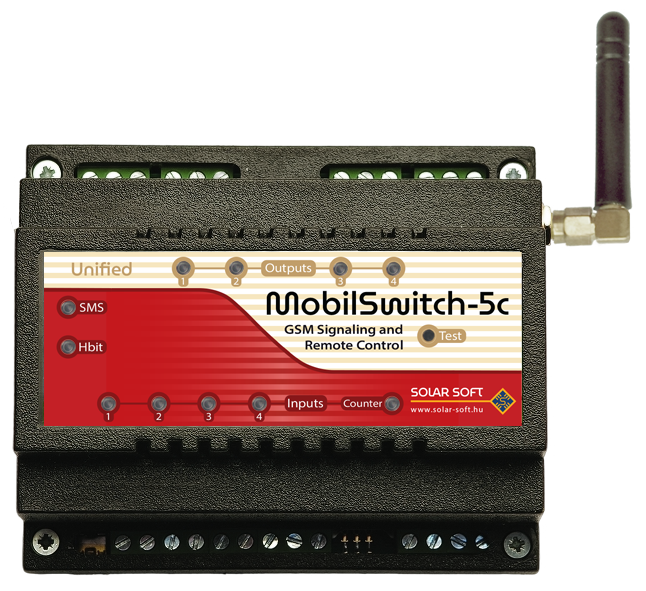

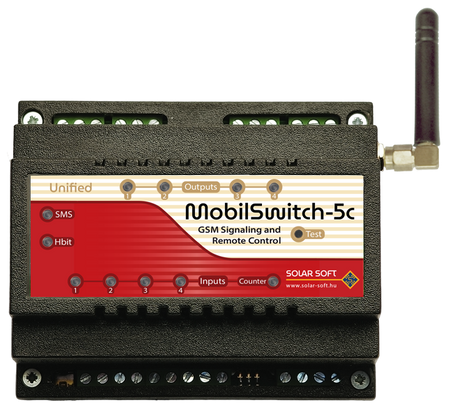

A MobilSwitch-5c “C” sines távkapcsoló szolgáltató független ipari GSM modullal, PIN-kódot nem igénylő előfizetéses vagy feltöltős SIM kártyával működik. Mindig nagy kapacitású, belső Li-polimer akkumulátorral szerelten szállítjuk. A modul tetején TESZT nyomógomb is található. Ennek megnyomásakor egy teszt üzenet fog elmenni a konfigurációnak megfelelően, mely tartalmazza a legfontosabb paramétereket, és a bemenetek és a kimenetek állapotát egyaránt. A modul belső időzítőkkel rendelkezik, így a kimenetek monostabil üzemmódban ráhívással indítva max. 9999 mp (kb. 3 óra) időtartamra bekapcsolhatók. A relék a megadott időtartam letelte után automatikusan kikapcsolnak, illetve visszaállnak eredeti állapotukba.

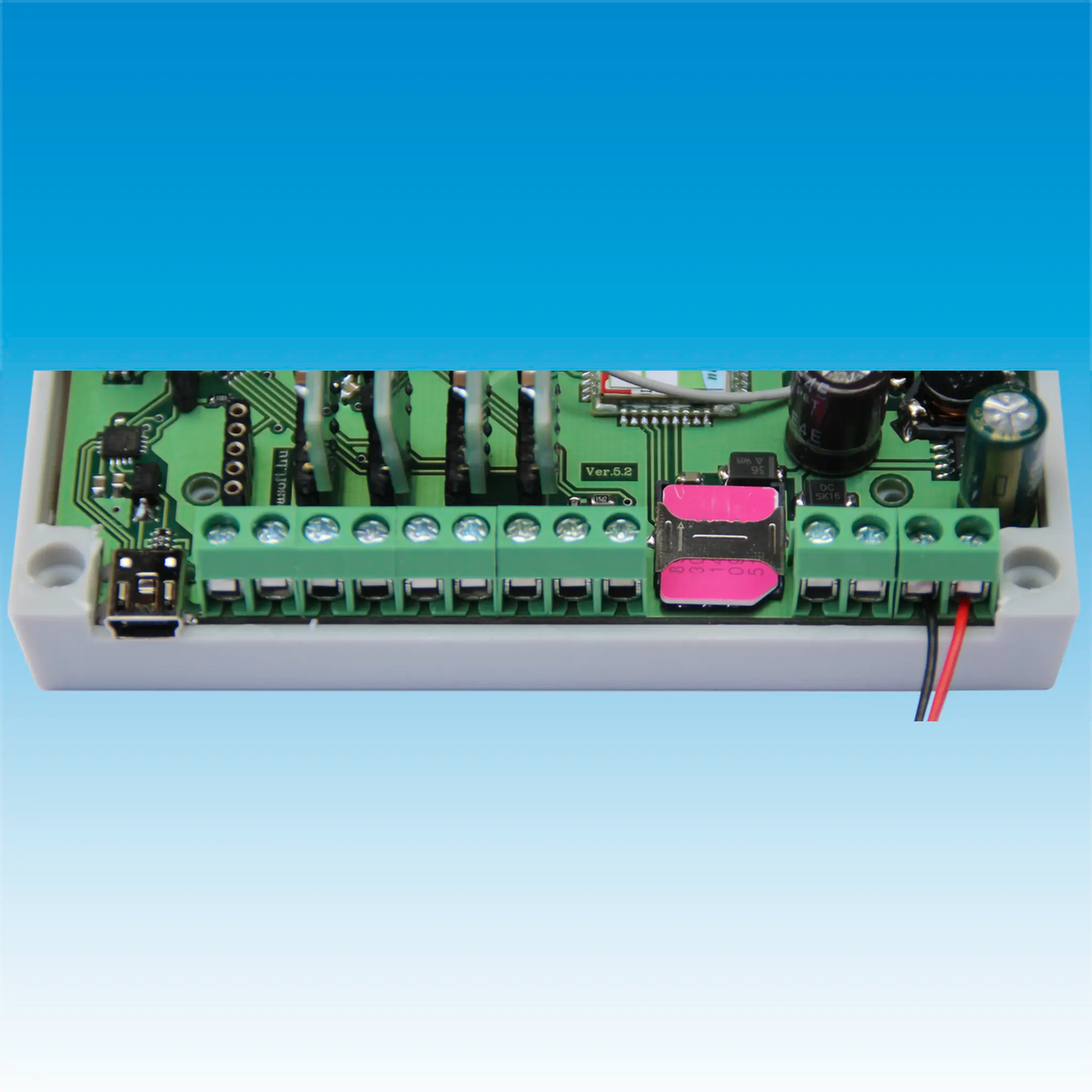

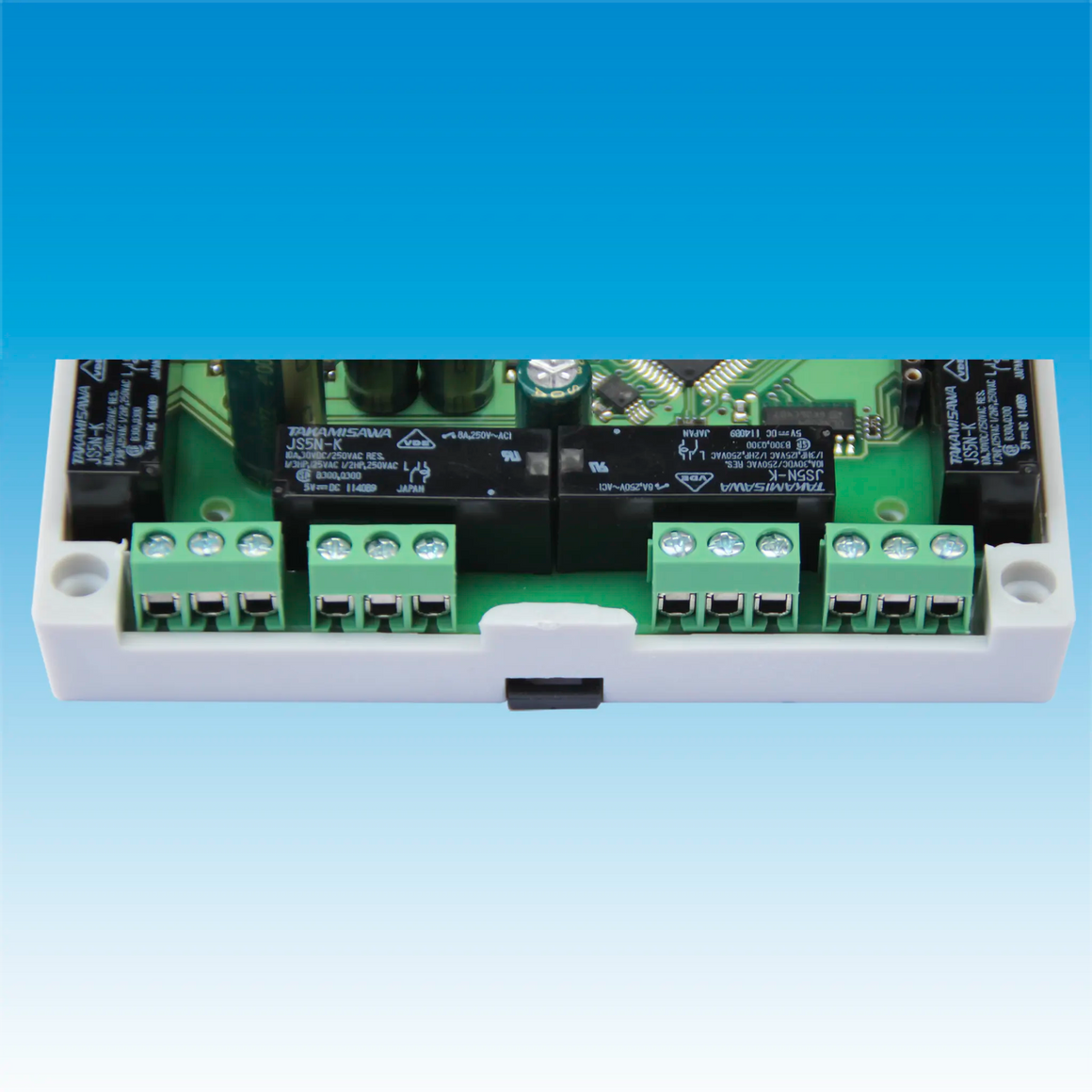

A MobilSwitch-5c DIN sines GSM távkapcsoló analóg bemeneteihez megadhatók alsó és felső analóg szintek, melyeket átlépve a GSM pager SMS és hívás útján is értesíti a felhasználót. Minden érvényes telefonszámhoz megadható, hogy analóg és digitális bemenetről indított riasztás melyik telefonra jelezzen SMS-sel. A GSM távkapcsoló tápfeszültség igénye 10-30V, a bemenetei 0V feszültség hatására, a bemenetek földre húzásával (kontaktus) kapcsolhatók. Az analóg bemenet a konfigurációtól függően 0-15V vagy 0-30V közötti feszültséget mér. A pulzus-számláló bemenet max. 999.999-ig számol, és a beállított érték elérésekor a modul riasztást indít és a számláló nullázódik. A kimenetek egy áramkörös NO-NC-COM típusú kimenetek, és terhelhetőségük max. 250Vac feszültség és max. 8A terhelőáram. A relék COM közös, valamint NO és NC pontjai is kivezetésre. kerültek. Az ipari GSM modem csavaros SMA antenna csatlakozással rendelkezik, mely a modul felső oldalán található. Csatlakoztatható rá RG-174-es árnyékolt kábelen mágneses talpas, és rövid bot antenna is. A készülék szabványos mini USB csatlakozón keresztül programozható, letölthető vagy felolvastatható a számítógépre a modul aktuális beállításai.

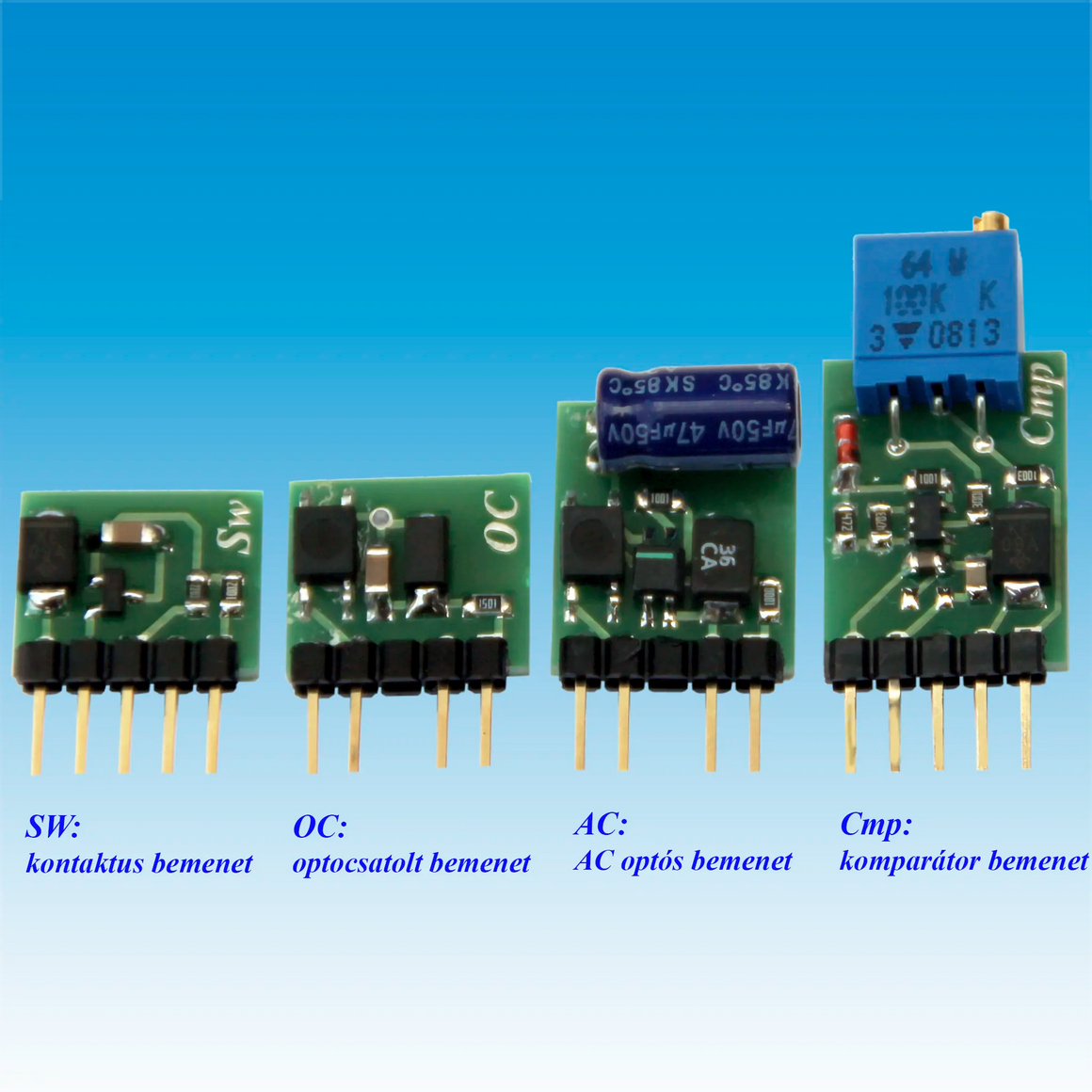

A MobilSwitch-5c készülékben a bemenetek típusát apró, cserélhető panelek határozzák meg. Külön megrendelésre az eredeti mellett 4 másik típusú bemeneti panel is szállítható. Ezek lehetnek feszültség-mentes kontaktusos bemeneti panelek, optocsatolt panelek 5-30V feszültség tartományra, állítható szintű komparátoros bemenetek kb. 5-35V közötti szintekre trimmer potméterrel beállíthatóan, vagy AC váltóáramú bemenet 5-24Vac közötti szintekre, illetve pára kicsapódásra vagy vízszint riasztásra is alkalmas panel, melyhez még 2m hosszú árnékolt kábelen lévő külön érzékelő szonda is tartozik. A bemeneti panelek a készülék feszültségmentes állapotában egyetlen mozdulattal cserélhetők. A bemenetek számozása a nyomtatott árakörön jelölésre került. Célszerű már a megrendeleskéskor emailben a bemenetek típusait megadni, így a készülék(ek)et már a megrendelésben feltüntetet típusú bemeneti panelekkel és/vagy szondákkal fogjuk leszállítani.

A MobilSwitch-5c GSM távvezérlő – távkapcsoló letöltő szoftvere gyors, egyszerű módot kínál a készülék felprogramozására. A feszültség alá helyezett készüléket csatlakoztatva az USB portra, legelőször telepíteni kell a modul driver-ét, hogy a Windows XP, Windows-7, Windows-8 vagy annál újabb operációs rendszer az eszközt felismerje. A monitoron megjelenő menüpontok az alapvető funkciók elérését teszik lehetővé, az ablakban pedig megjelenik és szerkeszthetővé válik a készülékbe letöltendő összes adat. Az adatok nemcsak le, hanem a modulból egyúttal feltölthetők is.A felhasználói beállításokat a szoftverben értelemszerűen, a képernyőn található mezők értelmes kitöltésével kell beállítani. A telefonszámnál lévő pipák segítségével bejelölhető, hogy melyik telefon melyik bemenet változásáról kapjon SMS értesítést, illetve ráhívás hatására melyik telefonszám melyik kimenetet működtesse.

A MobilSwitch-5c sms alapú GSM vezérlő panel minden paramétere Sms-ből is felprogramozható. A panel minden egyes parancsot egy válasz SMS küldésével nyugtáz. A válasz SMS tartalma tükrözi a megváltoztatott paraméter, illetve a kimenetek és bemenetek mindenkori állapotát. Programozáskor elsőként az SMS központ számát kell megadni, különben a készülék nem válaszol az egyes felprogramozási utasításokra, és nem fog jól működni. Programozáshoz a memória térképet is mellékeljük. A MobilSwitch-5c GSM távjelző-távkapcsolóhoz 12V-os tápegység is rendelhető, az akkumulátor és az antenna pedig minden esetben a készülék tartozéka.
