MobilPhase-nano-c

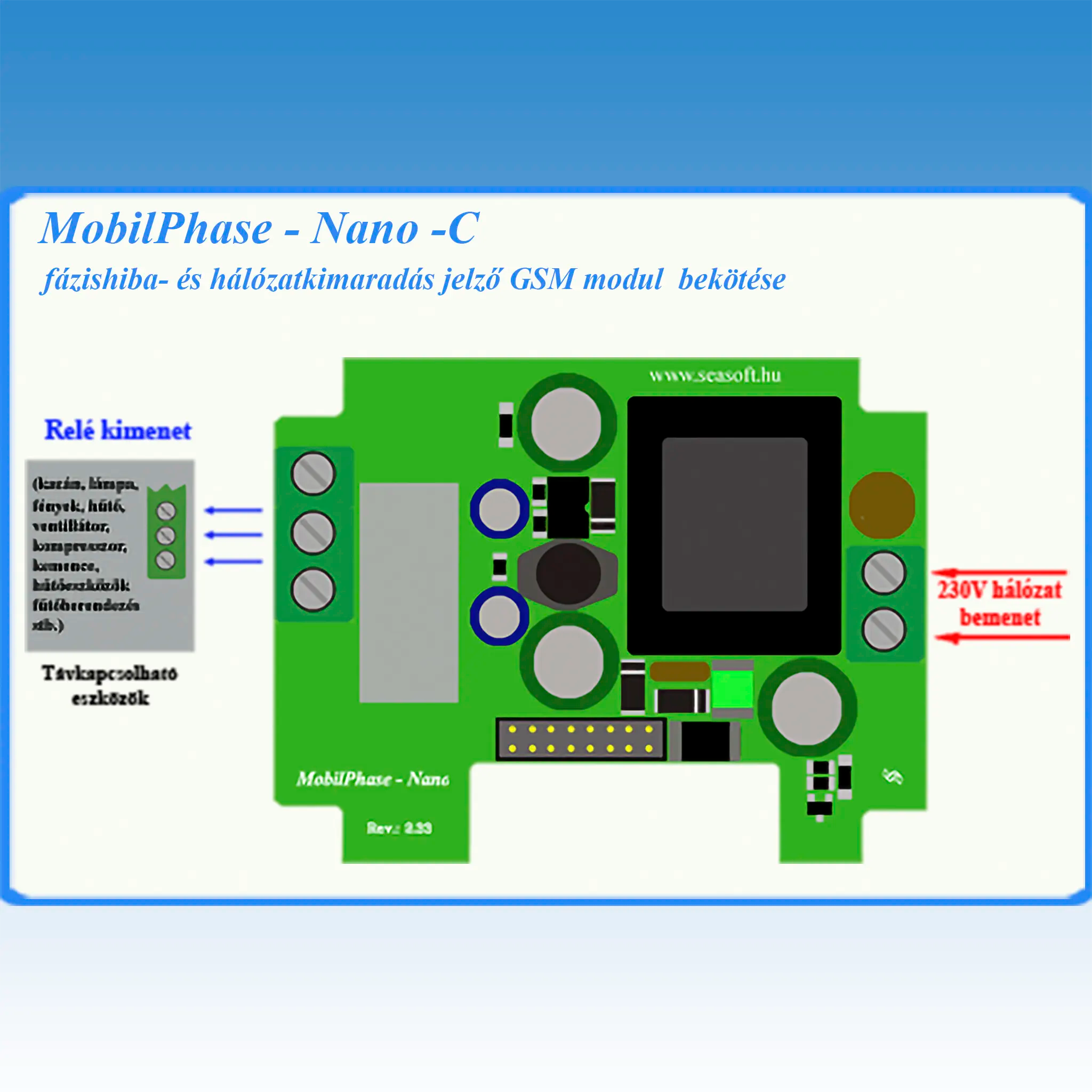

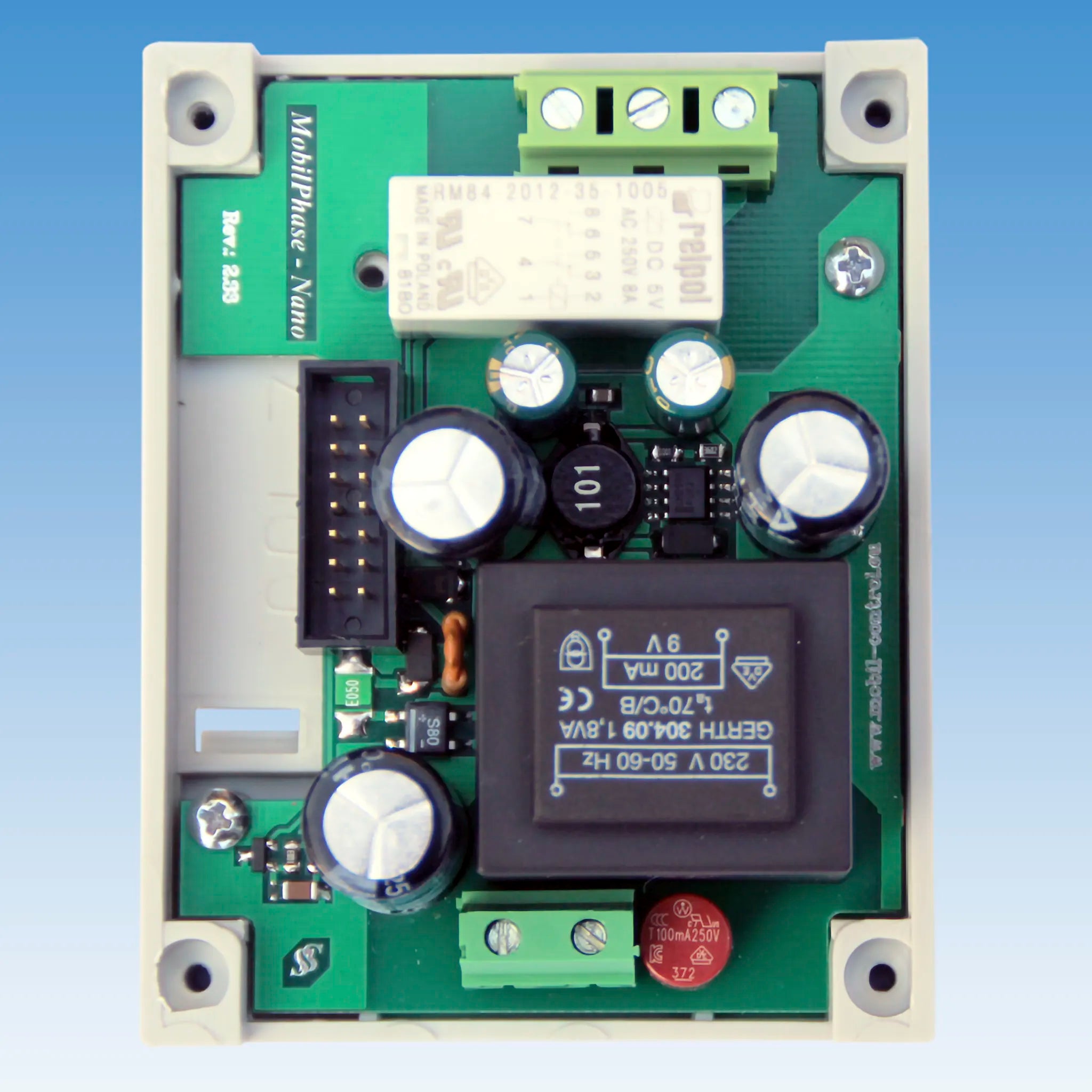

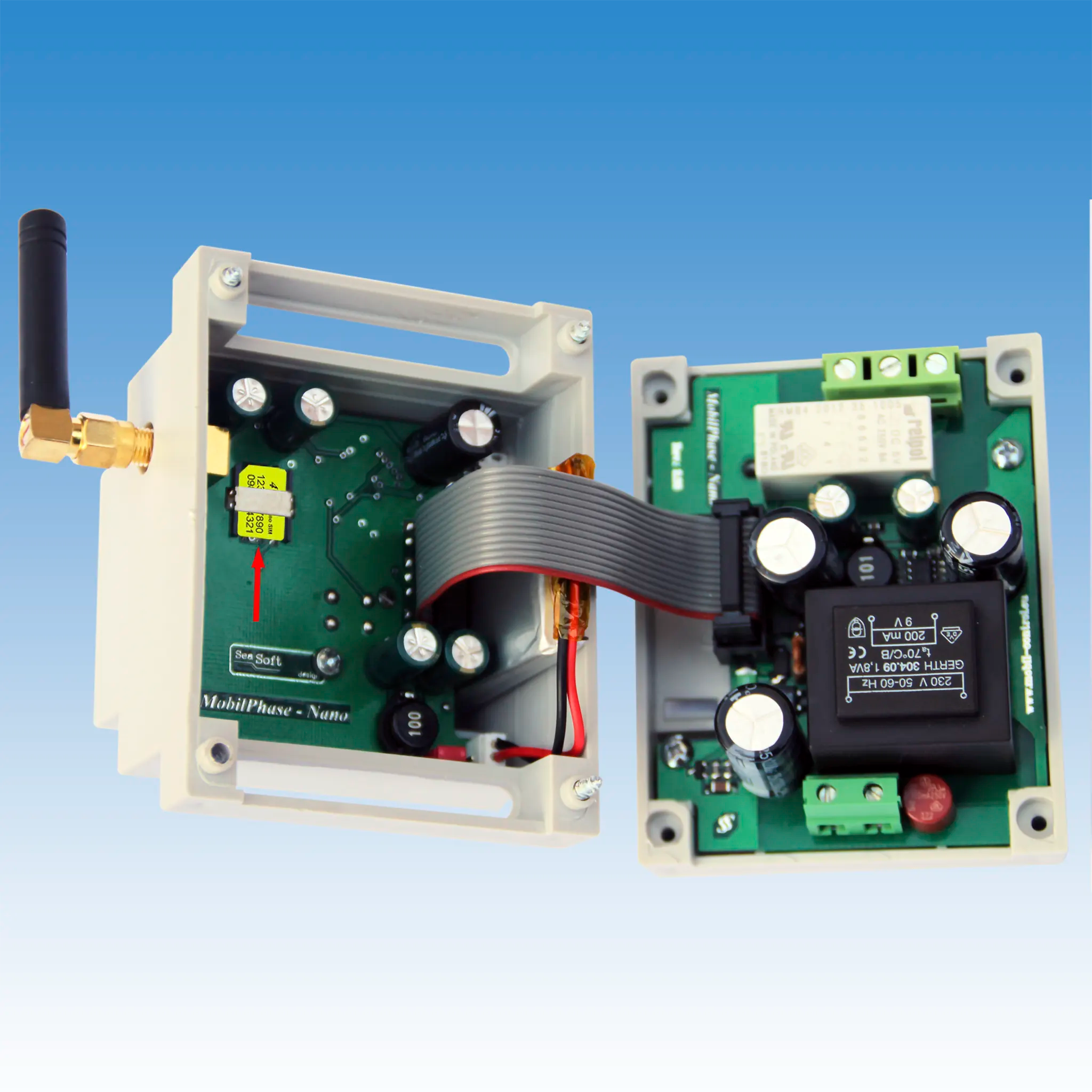

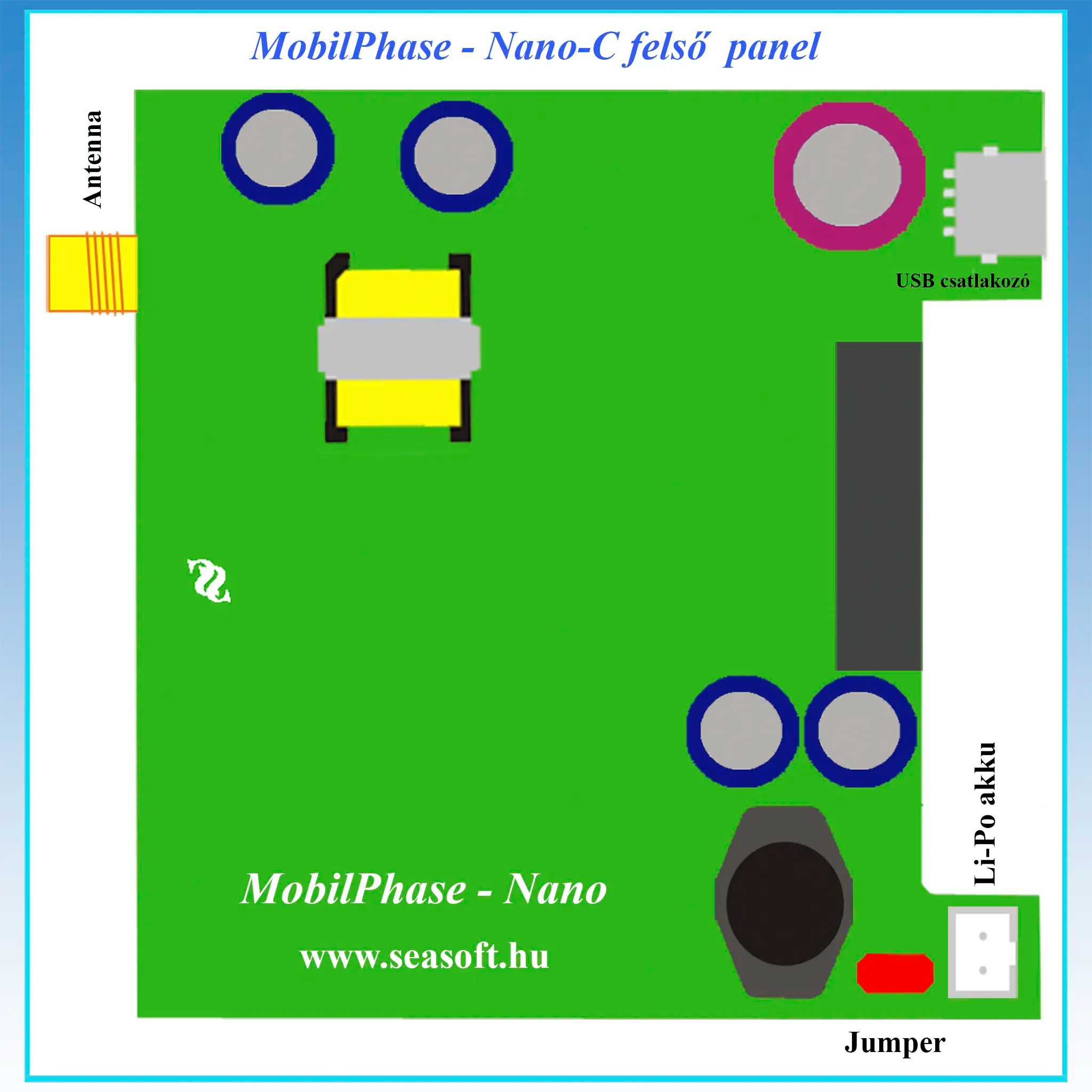

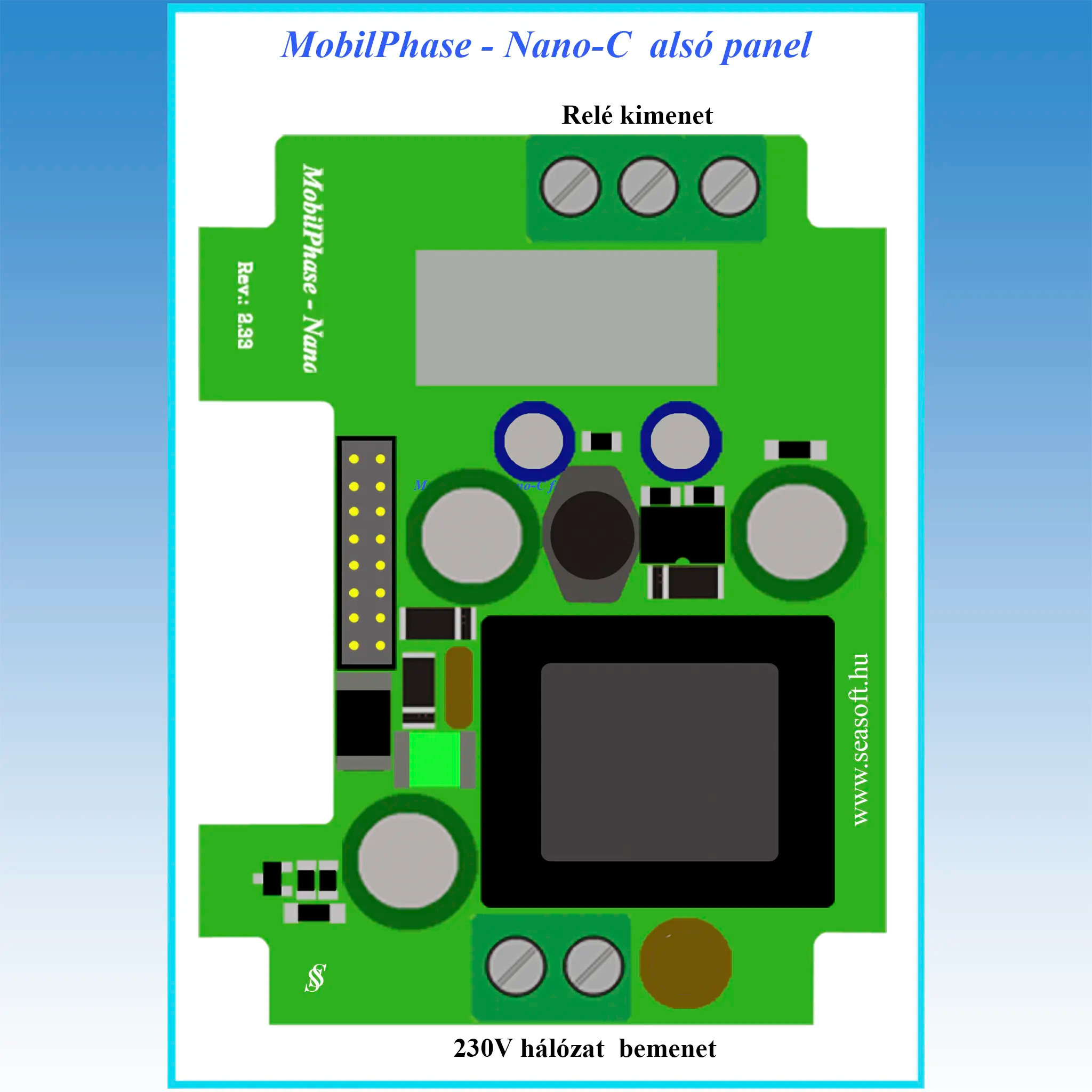

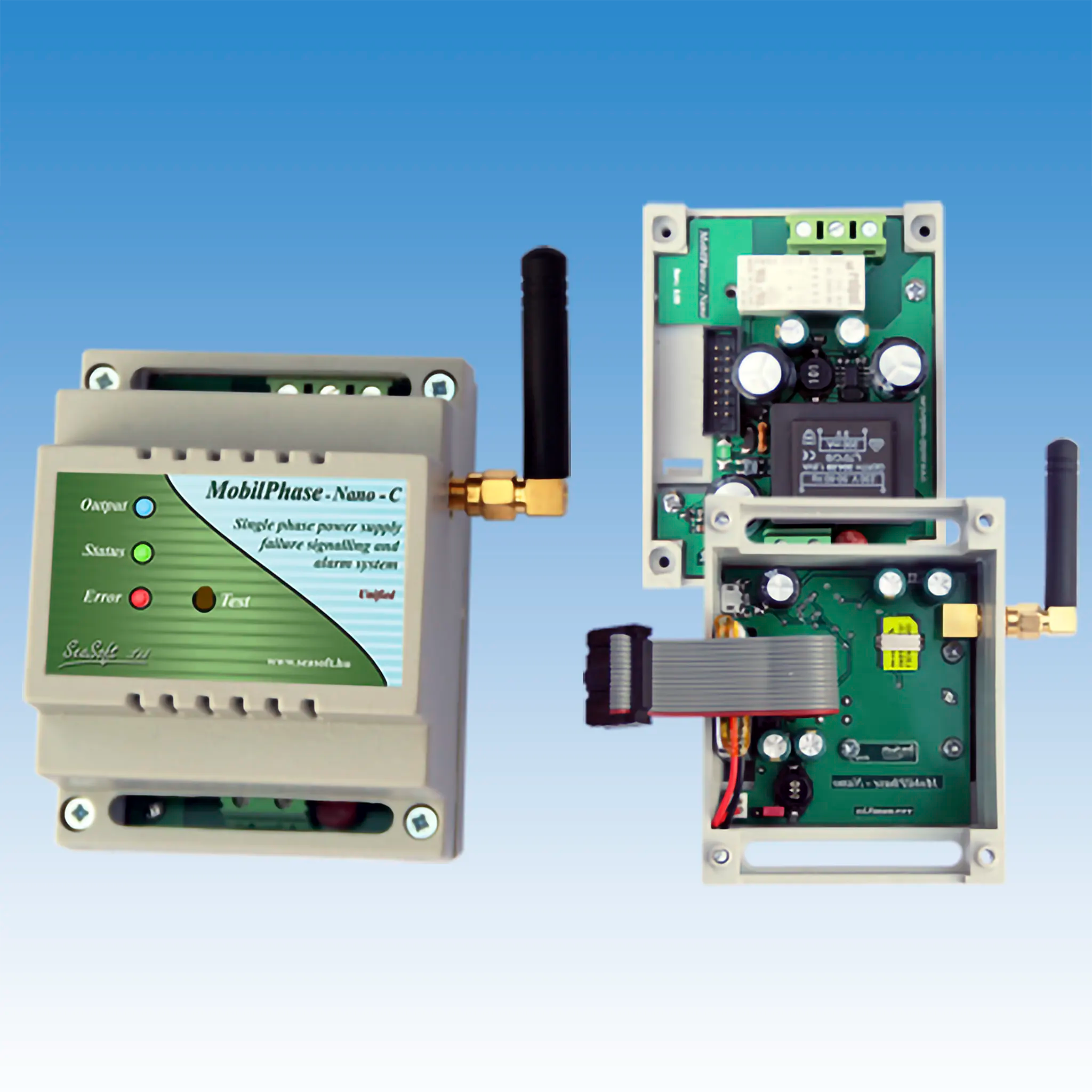

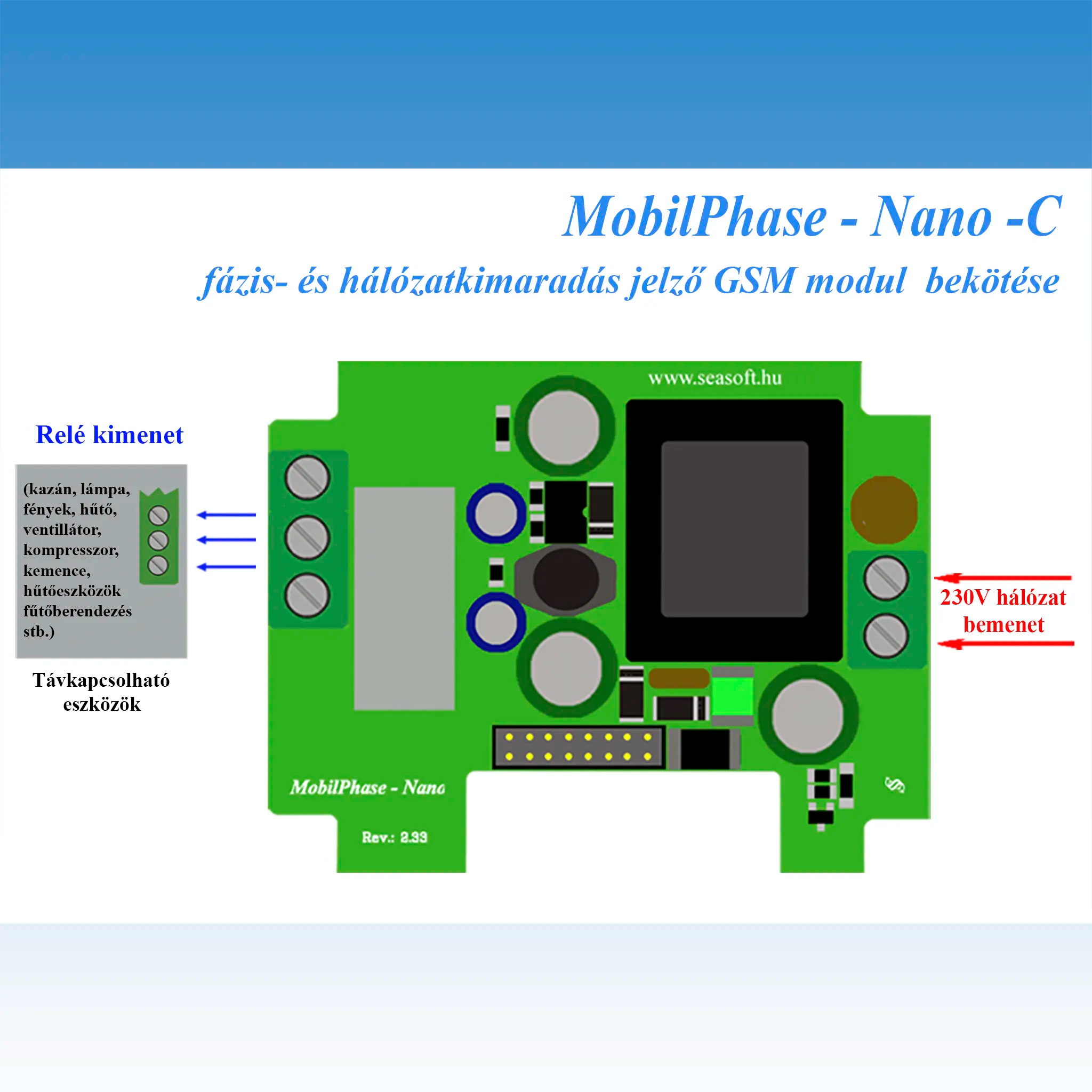

A MobilPhaseNano-C modul alsó panelének front részén található a hálózati csatlakoztatásra előkészített sorkapocs a fázis- és a nullvezető csatlakoztatására. Az alsó panel hátsó oldalán nagyáramú relés kimenet sorkapcsa található NO-COM-NC kiosztással, melynek terhelhetősége 230V -on max. 8A, így a relés kimenettel kisebb hálózati fogyasztókat és más berendezéseket közvetlenül lehet távkapcsoltatni. A MobilPhase-Nano-C hálózatkimaradás riasztó felső panelén a nanoSIM foglalat a modul számítógépes felprogramozására szolgáló microUSB csatlakozó, a belső lythium- polimer akkumulátor piros színű jumper-e (újabb típusoknál oldalt egy kapcsoló) és a fázisteszt nyomógombja található. A modul a hálózat fázisára olvadó biztosítékon keresztül kisteljesítményű biztonsági leválasztó transzformátorral csatlakozik törpefeszültségű kimenettel, így galvanikusan leválasztják a modul többi részét a hálózatról. A MobilPhase-Nano-C alsó és felső panelei szalagkábellel kapcsolódnak össze, melyek csak egy pozícióban dughatók össze.

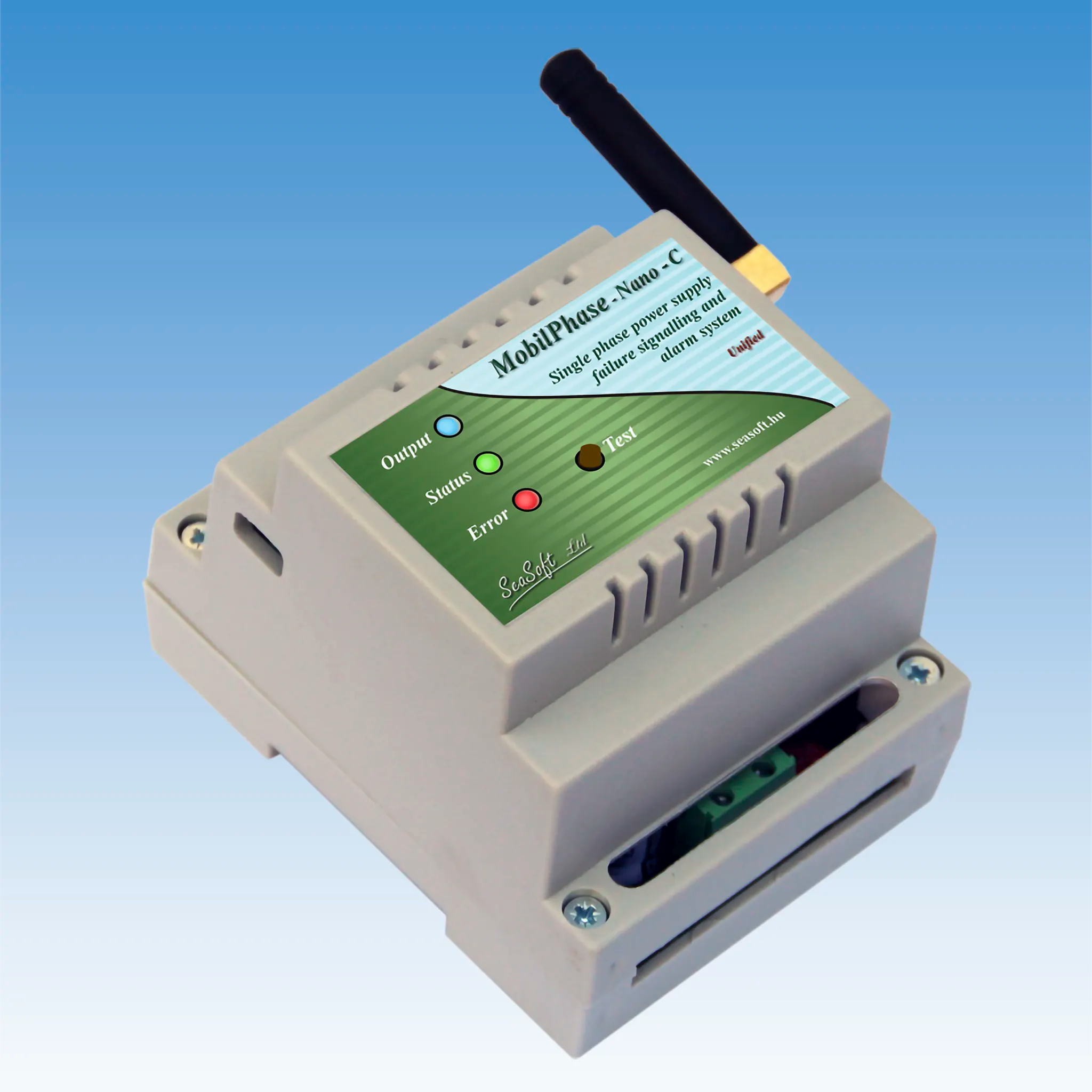

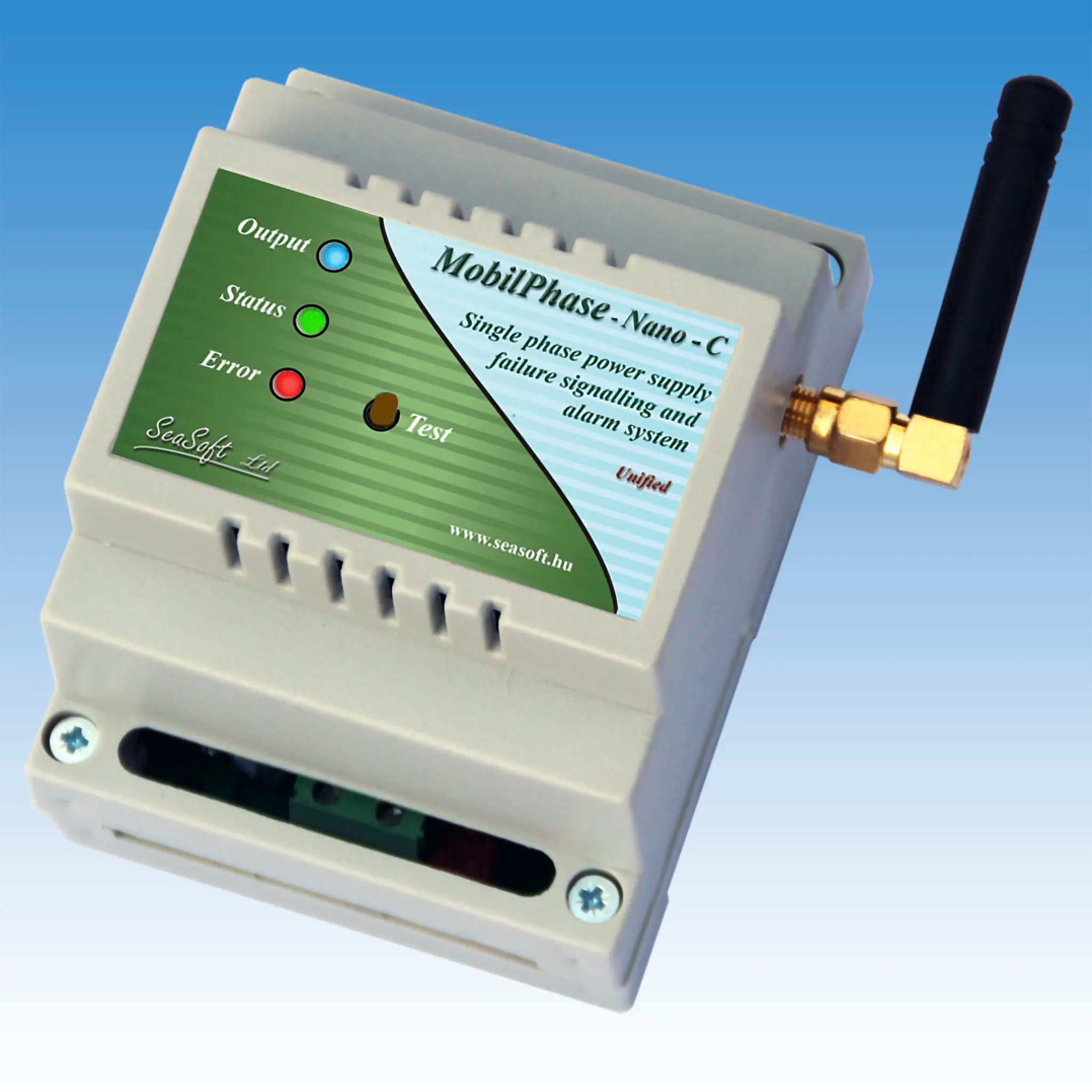

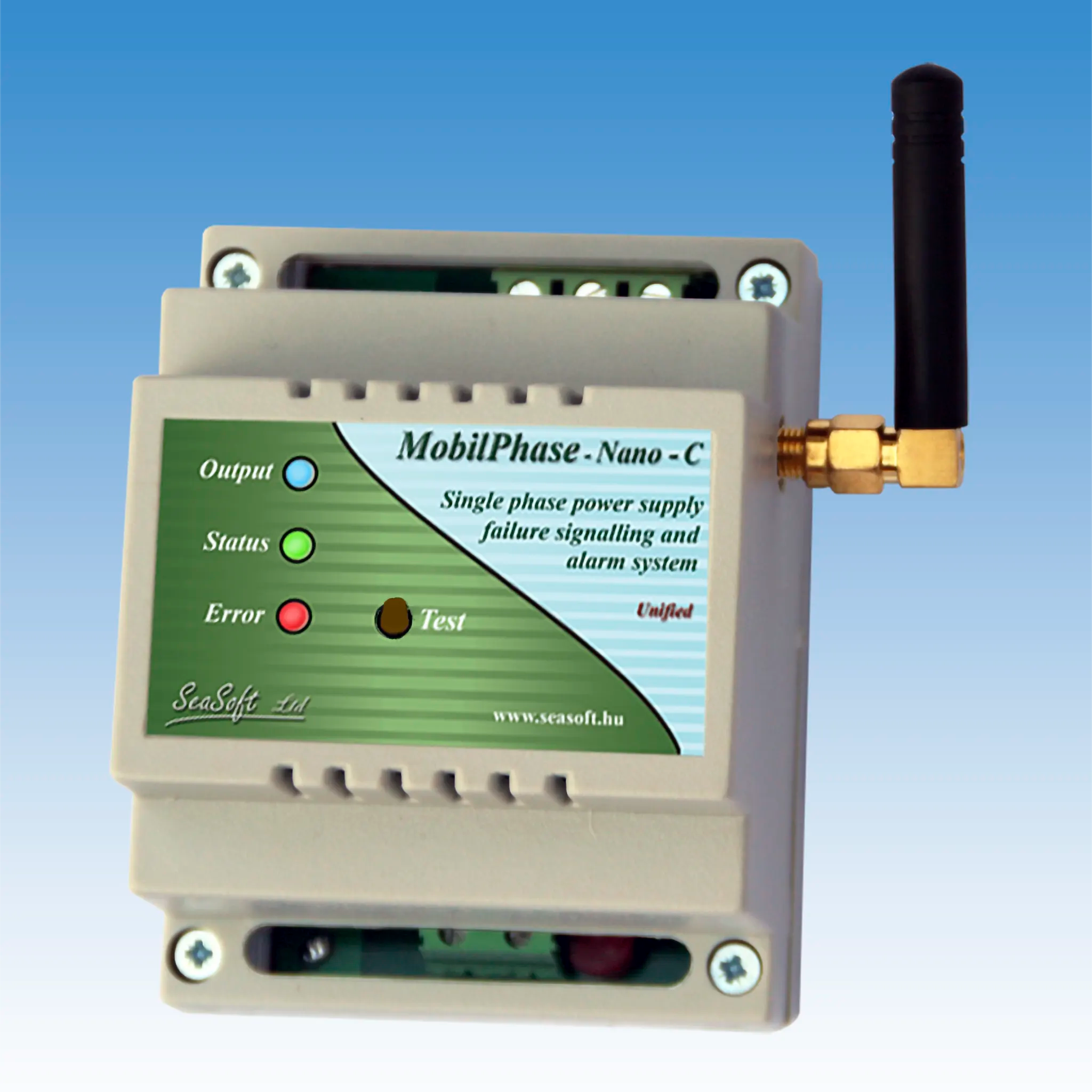

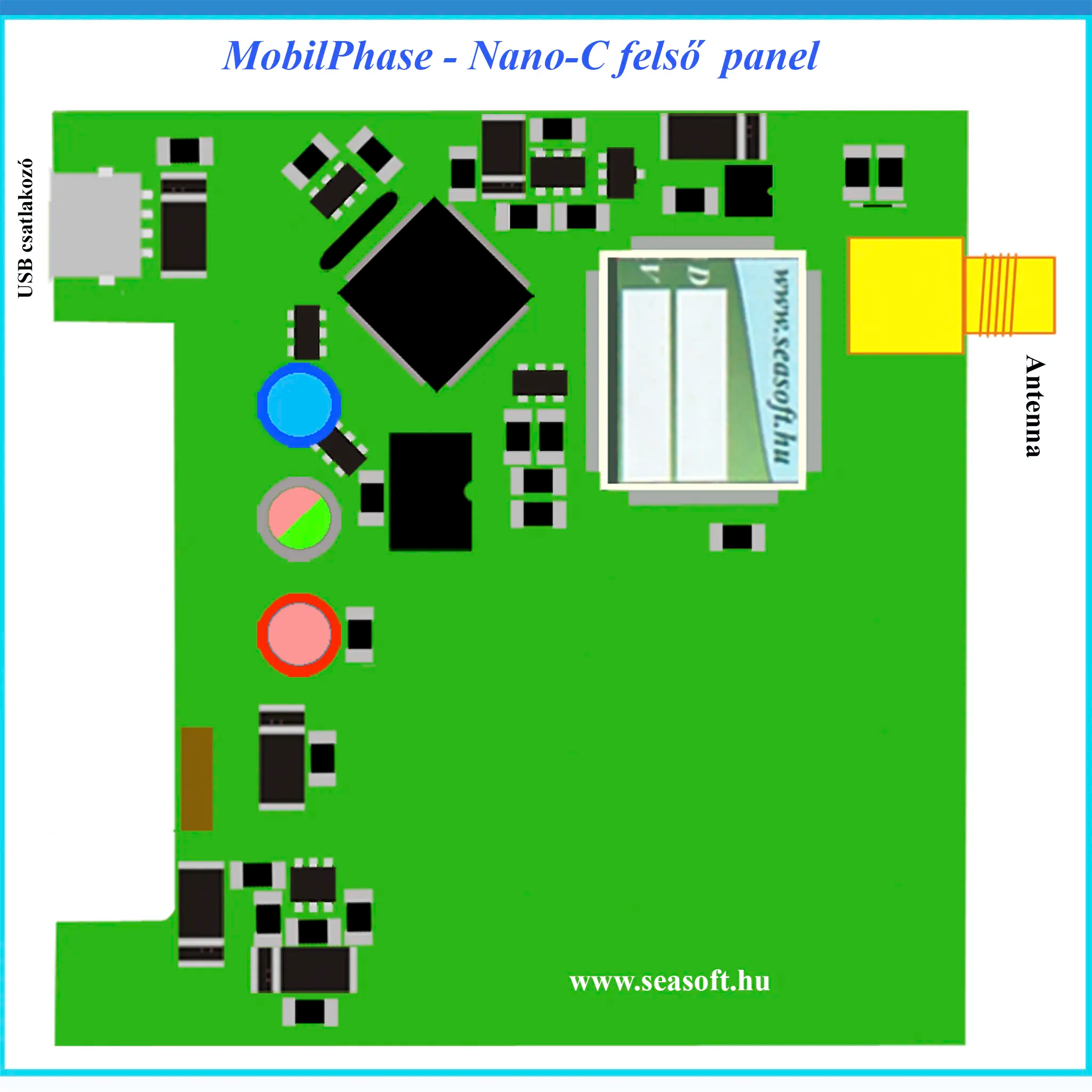

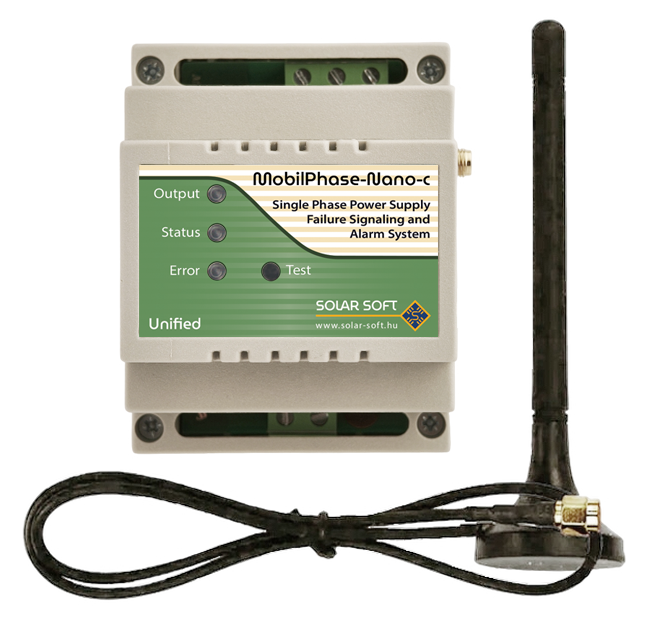

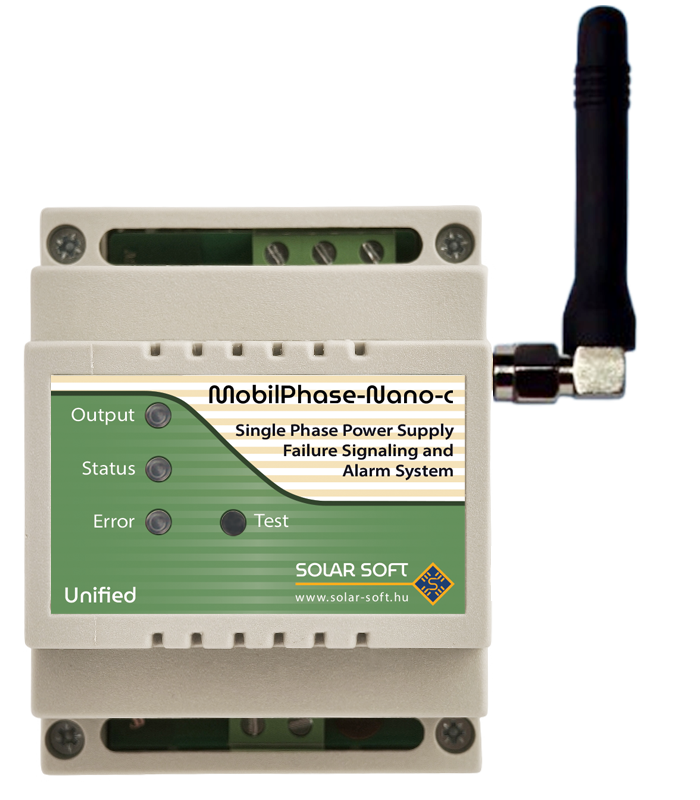

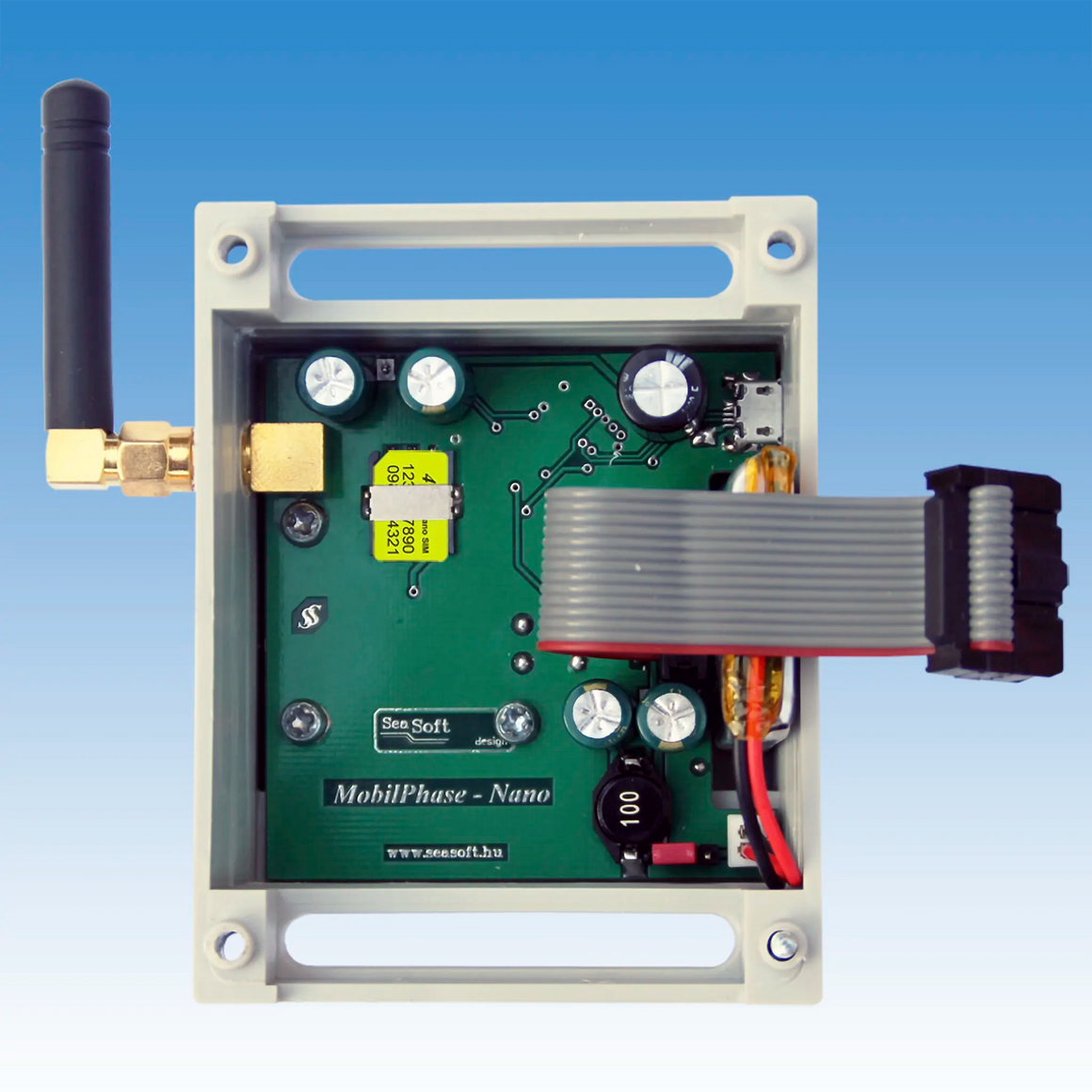

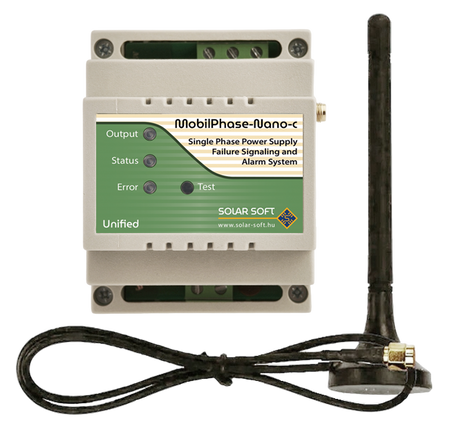

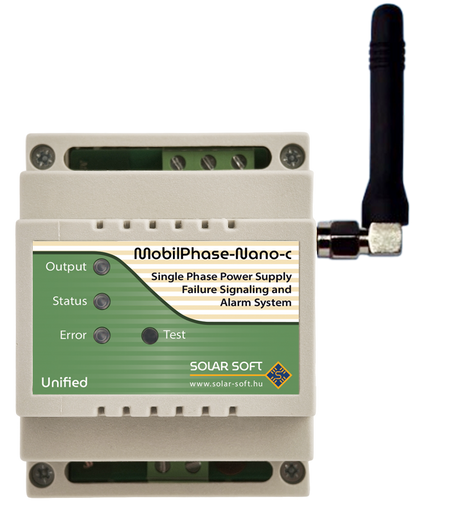

A MobilPhase-Nano-C hálózatkimaradás jelző modul felső panelen oldalt van az SMA antenna csatlakozó, mely fix és beépített. Felcsavarható rá kisméretű derékszögű bot antenna vagy fémszekrényes elhelyezés esetén külső mágnestalpas antenna kb. 1m hosszú RG-174-es koaxiális kábelen keresztül. A beépített Li-Po akkumulátor csatlakozója a felső panelen található. A modul előlapján nyomógombbal az áramszünet szimulálható, a jelzés ezáltal letesztelhető. Megnyomásakor a modul riasztási üzeneteket és/vagy hívást generál a felprogramozásnak megfelelően. Az előlapon alul “Error” feliratú piros LED jelzi a hálózat állapotát. Felül egykék LED a nagyáramú relés kimenet állapotát, középen a kétszínű LED a modul működéséről ad információt. A modul alsó és felső fele bontható szalagkábeles csatlakozással van ellátva. Az áramszünetjelző és áramszünet riasztó készülék szabványos méretű “C” – vagy “DIN” sines műanyag dobozban helyezkedik el, mely könnyű szerelhetőséget biztosít.

A MobilPhase-Nano-C is felprogramozható és letölthető a “Unified” néven futó ingyenes letöltő szoftverünkkel, a modul micro-USB portján keresztül. A feszültség alá helyezett készüléket csatlakoztatva egy USB portra a Windows XP, Windows-7, Windows-8 vagy Windows-10 operációs rendszerek alatt futó ingyenes “Unified” letöltő szoftver automatikusan felismeri a készüléket. A szoftver a teljes MobilSwitch / MobilArm / MobilGate / MobilTherm / Mobilcar és MobilPhase családot felismeri és kezeli. Az eszközt rácsatlakoztatva a szoftver megkeresi és felismeri a modul típusát, melynek képe megjelenik a szoftverben a monitoron. A hálózatra felcsatlakozott GSM modul állapota, a hálózat és a bemenetek állapota, a GSM térerő, stb. lekérdezhető szoftverből az Állapot lekérdezése -re kattintással. A felhasználói beállításokat értelemszerűen a memóriahelyek szakmailag értelmezhető kitöltésével kell beállítani. Javasolt az egyes mezők gyári értékeinek (csak) átírása, a helyes szintaktika megtartása érdekében. Programozáskor a memóriatábla minden mezőjéhez magyarázó szöveg tartozik segítségképpen. Ügyeljünk a mezők helyes kitöltésére, mindenképpen kerüljük az ékezetes betűk, speciális karakterekhasználatát! Szoftverben a telefonszámokat mindig nemzetközi formátumban kell beírni. A megszerkesztett adatok elmenthetők file-ba az ellenőrizhetőség vagy módosíthatóság érdekében. Az adatok a modulba letölthetők, feltölthetők. Az adatletöltés, és felolvasás sikeres voltát a szoftverben egy-egy felugró ablak jelzi. A sikertelen le- vagy feltöltés, vagy a számítógép és a GSM eszköz közötti kapcsolati hiba egy-egy felugró ablakban szintén megjelenítésre kerül.

A MobilPhase-Nano-C a modulra különféle kötött formátumú SMS parancsok küldhetők, melyek végrehajtódnak. Ezekkel a modul távolról lekérdezhető, vezérelhető és átprogramozható akár minden paramétere is. A lehetséges SMS parancsokok közül egynéhány:

– Lekérdező SMS parancs: : : #?*

Válasz SMS: MobilPhase-Nano Ver:1.22 T-MobileH Rssi:4 A:1, 00:10:00 Áramszunet:0 Szirena:0
